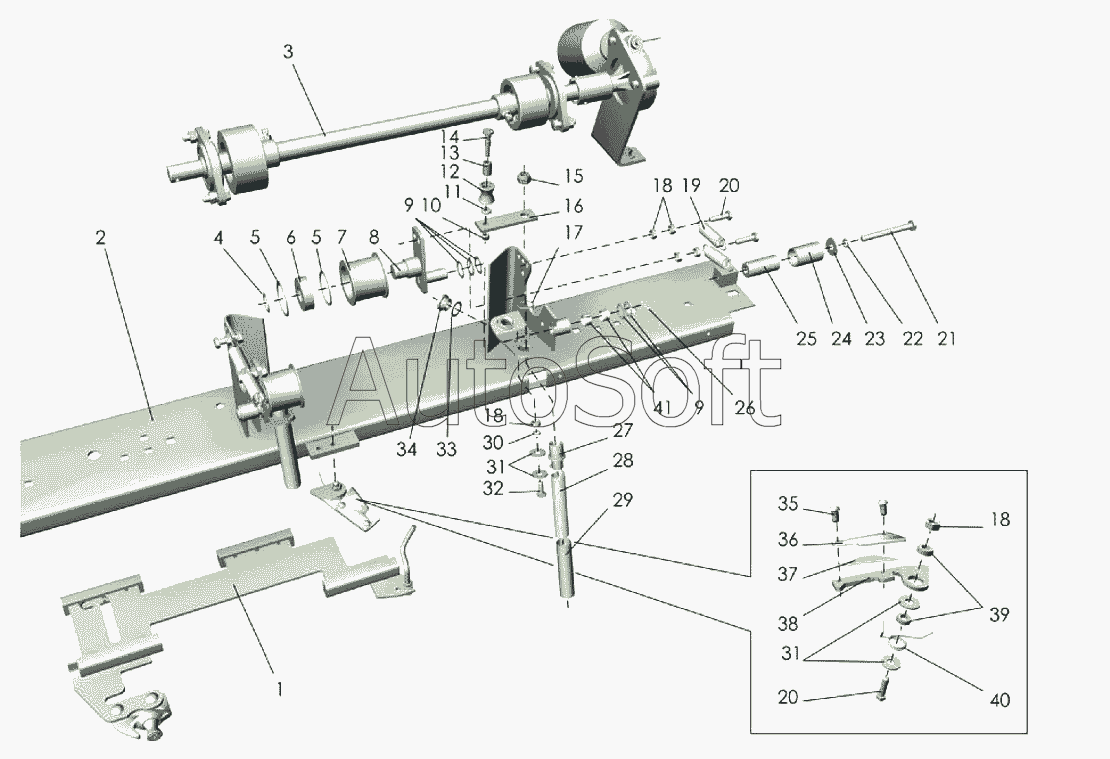

Каталог запасных частей к технике: Клевер ППР-120 "Pelikan" (2007). Панель верхняя
1
2
3
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***0 | Каретка верхняя | |
| 2 | П***0 | Балка | |
| 3 | П***А | Вал | |
| 4 | [***] | Кольцо В20 ГОСТ13942-86 | |
| 5 | [***] | Кольцо В42 ГОСТ13943-86 | |
| 6 | 1***4 | Подшипник ГОСТ8882-75 | |
| 7 | П***3 | Ролик | |
| 8 | П***0 | Кронштейн | |
| 9 | П***6 | Шайба | |
| 10 | [***] | Гайка М6-6Н ТУ23.4617472.08-92 | |
| 11 | П***А | Шайба | |
| 12 | П***5 | Ролик | |
| 13 | С***0 | Подшипник ГОСТ4060-78 | |
| 14 | П***2 | Винт | |
| 15 | [***] | Гайка М10-6Н ТУ23.4617472.08-92 | |
| 16 | П***5 | Кронштейн | |
| 17 | [***] | Кольцо В22 ГОСТ13942-86 | |
| 18 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 19 | П***4 | Пружина | |
| 20 | [***] | Болт М8-6gх30.88.35.019 ГОСТ7798-70 | |
| 21 | [***] | Болт М10-6gх100.88.35.019 ГОСТ7798-70 | |
| 22 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 23 | [***] | Шайба С10х3.01.019 ГОСТ6958-78 | |
| 24 | П***1 | Трубка | |
| 25 | П***4 | Втулка | |
| 26 | [***] | Шплинт 2,5х20 ГОСТ397-79 | |
| 27 | П***4 | Направляющая | |
| 28 | П***5 | Пружина | |
| 29 | П***6 | Трубка | |
| 30 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 31 | [***] | Шайба С8х2.01.019 ГОСТ6958-79 | |
| 32 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 33 | [***] | Кольцо В20 ГОСТ13942-86 | |
| 34 | П***3 | Глазок шпагата | |
| 35 | [***] | Винт М6-6gх10.48.019 ГОСТ17473-80 | |
| 36 | П***4 | Поводок | |
| 37 | П***5 | Нож | |
| 38 | П***1 | Панель | |
| 39 | П***3 | Втулка | |
| 40 | П***А | Пружина | |
| 41 | [***] | Втулка 1410КУ ГОСТ28773-80 |
