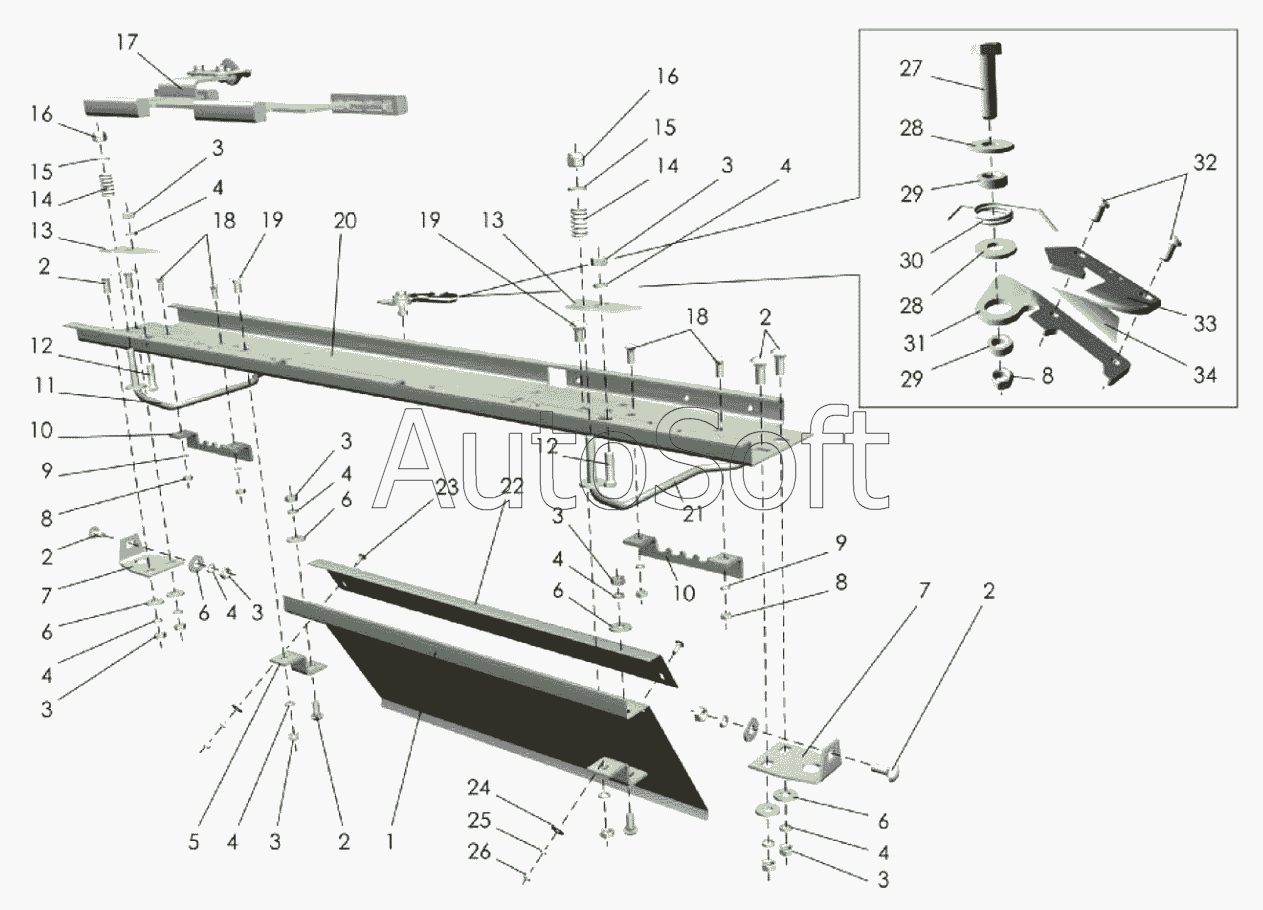

Каталог запасных частей к технике: Клевер ППР-120 "Pelikan" (2007). Панель нижняя
27
19
19
20
21
22
23
24
25
26
18
18
28
28
29
29
30
31
32
33
34
10
10
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
6
6
6
6
7
7
8
8
8
9
9
1
11
12
12
13
13
14
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***А | Стенка | |
| 2 | [***] | Болт М10х25.46.019 ГОСТ7802-81 | |
| 3 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 4 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 5 | П***1 | Кронштейн | |
| 6 | [***] | Шайба С10х3.01.019 ГОСТ6958-78 | |
| 7 | П***7 | Кронштейн | |
| 8 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 9 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 10 | П***6 | Ограничитель | |
| 11 | П***1 | Отсекатель | |
| 12 | [***] | Болт М10-6gх35.88.35.019 ГОСТ7798-70 | |
| 13 | П***4 | Кронштейн | |
| 14 | П***1 | Кронштейн | |
| 15 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 16 | [***] | Гайка М10-6Н ТУ23.4617472.08-92 | |
| 17 | П***0 | Каретка нижняя | |
| 18 | [***] | Болт М8х20.46.019 ГОСТ7802-81 | |
| 19 | [***] | Болт М10х20.46.019 ГОСТ7802-81 | |
| 20 | П***0 | Балка | |
| 21 | П***0 | Отсекатель | |
| 22 | П***5 | Накладка | |
| 23 | [***] | Болт М6х16.46.019 ГОСТ7802-81 | |
| 24 | [***] | Шайба С6.01.019 ГОСТ6958-78 | |
| 25 | [***] | Шайба 6Т.65Г.019 ГОСТ6402-70 | |
| 26 | [***] | Гайка М6-6Н.6.019 ГОСТ5915-70 | |
| 27 | [***] | Болт М8-6gх30.88.35.019 ГОСТ7798-70 | |
| 28 | [***] | Шайба С8х2.01.019 ГОСТ6958-79 | |
| 29 | П***3 | Втулка | |
| 30 | П***А | Пружина | |
| 31 | П***3 | Панель | |
| 32 | [***] | Винт М6-6gх10.48.019 ГОСТ17473-80 | |
| 33 | П***4 | Поводок | |
| 34 | П***5 | Нож |
