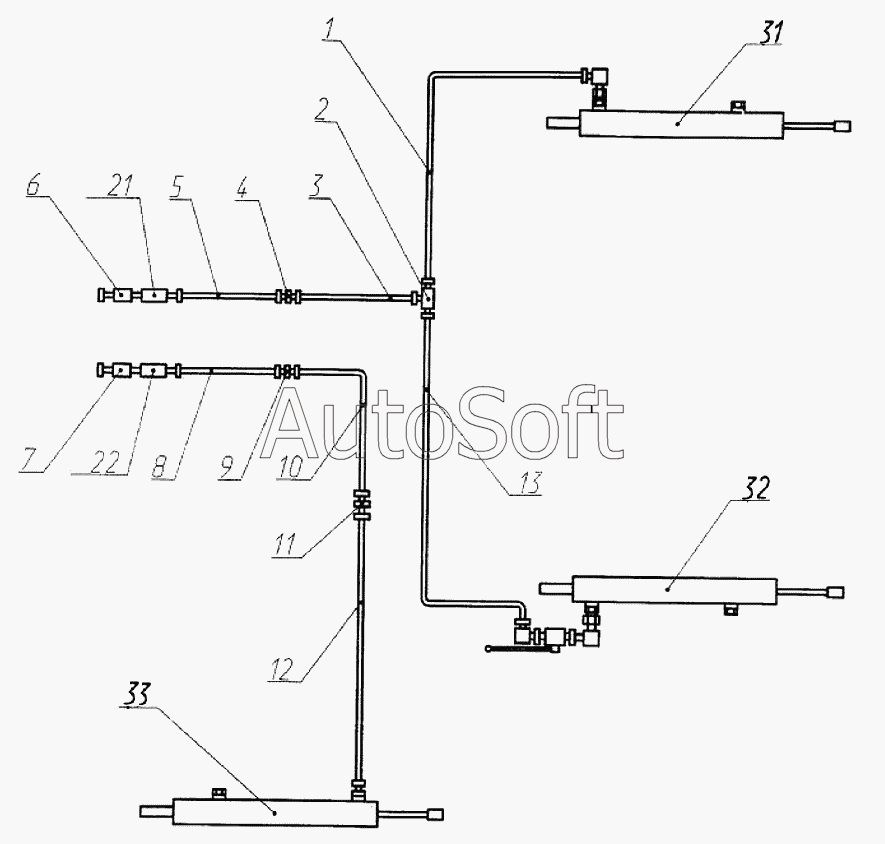

Каталог запасных частей к технике: Клевер ППР-120 "Pelikan" (2007). Схема гидравлических соединений
10
33
32
31
22
21
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | I***0 | Рукав высокого давления (L=1810мм) | |
| 2 | П***0 | Тройник | |
| 3 | I***0 | Рукав высокого давления (L=1510мм) | |
| 4 | Н***1 | Штуцер проходной | |
| 5 | I***0 | Рукав высокого давления (L=1510мм) | |
| 6 | П***0 | Переходник | |
| 7 | П***0 | Переходник | |
| 8 | I***0 | Рукав высокого давления (L=1510мм) | |
| 9 | Н***1 | Штуцер проходной | |
| 10 | I***0 | Рукав высокого давления (L=1510мм) | |
| 11 | Н***1 | Штуцер проходной | |
| 12 | I***0 | Рукав высокого давления (L=1100мм) | |
| 13 | I***0 | Рукав высокого давления (L=1810мм) | |
| 21 | М***0 | Муфта разъемная | |
| 22 | М***0 | Муфта разъемная | |
| 31 | П***0 | Гидроцилиндр | |
| 32 | П***0 | Гидроцилиндр | |
| 33 | П***0 | Гидроцилиндр |
