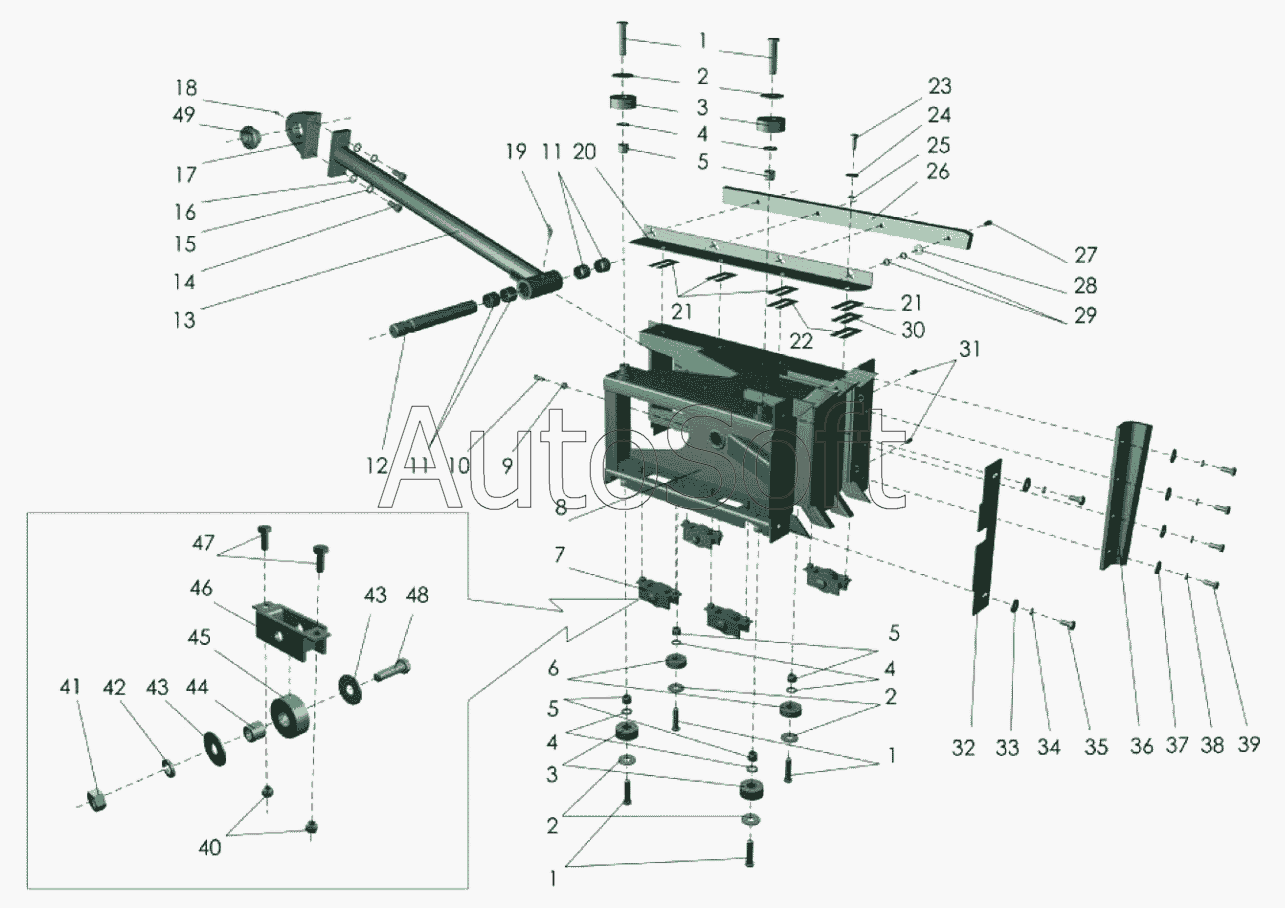

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan" (2007). Поршень
38
26
27
28
29
30
31
32
33
34
35
36
37
25
39
40
41
42
43
43
44
45
46
47
48
49
13
2
2
2
3
3
4
4
4
5
5
5
6
7
8
9
10
11
11
12
1
1
1
14
15
16
17
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***8 | Болт | |
| 2 | П***7 | Опора | |
| 3 | 1***5 | Подшипник ГОСТ8882-75 | |
| 4 | [***] | Шайба М16х3.01.019 ГОСТ11371-78 | |
| 5 | [***] | Гайка М16-6Н ТУ23.4617472.08-92 | |
| 6 | 1***5 | Подшипник ГОСТ8882-75 | |
| 7 | П***0 | Опора | |
| 8 | П***0 | Каркас | |
| 9 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 10 | [***] | Винт М10-6gх25.22Н.019 ГОСТ1485-84 | |
| 11 | 3***U | Втулка ГОСТ28773-90 | |
| 12 | П***5 | Вал | |
| 13 | П***0 | Тяга | |
| 14 | [***] | Болт М16-6gх35.88.35.019 ГОСТ7798-70 | |
| 15 | [***] | Шайба 16Т.65Г.019 ГОСТ6402-70 | |
| 16 | [***] | Шайба С16х1,4.01.019 ГОСТ11371-78 | |
| 17 | П***6 | Опора | |
| 18 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 19 | [***] | Масленка 2.2.45.Ц6хр ГОСТ19853-74 | |
| 20 | П***А | Уголок | |
| 21 | П***3 | Прокладка | |
| 22 | П***2 | Прокладка | |
| 23 | [***] | Болт М10-6gх30.58 ГОСТ7798-70 | |
| 24 | [***] | Шайба С10х3.01.019 ГОСТ6958-78 | |
| 25 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 26 | П***А | Направляющая | |
| 27 | [***] | Болт М10х35 ТУ23.4617472.06-91 | |
| 28 | [***] | Шайба С10х3.01.019 ГОСТ6958-78 | |
| 29 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 30 | П***1 | Прокладка | |
| 31 | [***] | Винт М10-6gх25.22Н.019 ГОСТ1485-84 | |
| 32 | П***6 | Пластина | |
| 33 | [***] | Шайба С10х3.01.019 ГОСТ6958-78 | |
| 34 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 35 | [***] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 | |
| 36 | П***А | Нож | |
| 37 | [***] | Шайба С10х3.01.019 ГОСТ6958-78 | |
| 38 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 39 | [***] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 | |
| 40 | [***] | Гайка М10-6Н ТУ23.4617472.08-92 | |
| 41 | [***] | Гайка М16-6Н.6.019 ГОСТ5915-70 | |
| 42 | [***] | Шайба 16Т.65Г.019 ГОСТ6402-70 | |
| 43 | П***7 | Опора | |
| 44 | П***4 | Втулка | |
| 45 | 1***5 | Подшипник ГОСТ8882-75 | |
| 46 | П***0 | Опора | |
| 47 | [***] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 | |
| 48 | [***] | Болт М16-6gх60.88.35.019 ГОСТ7798-70 | |
| 49 | 4***0 | Подшипник ГОСТ24850-81 |
