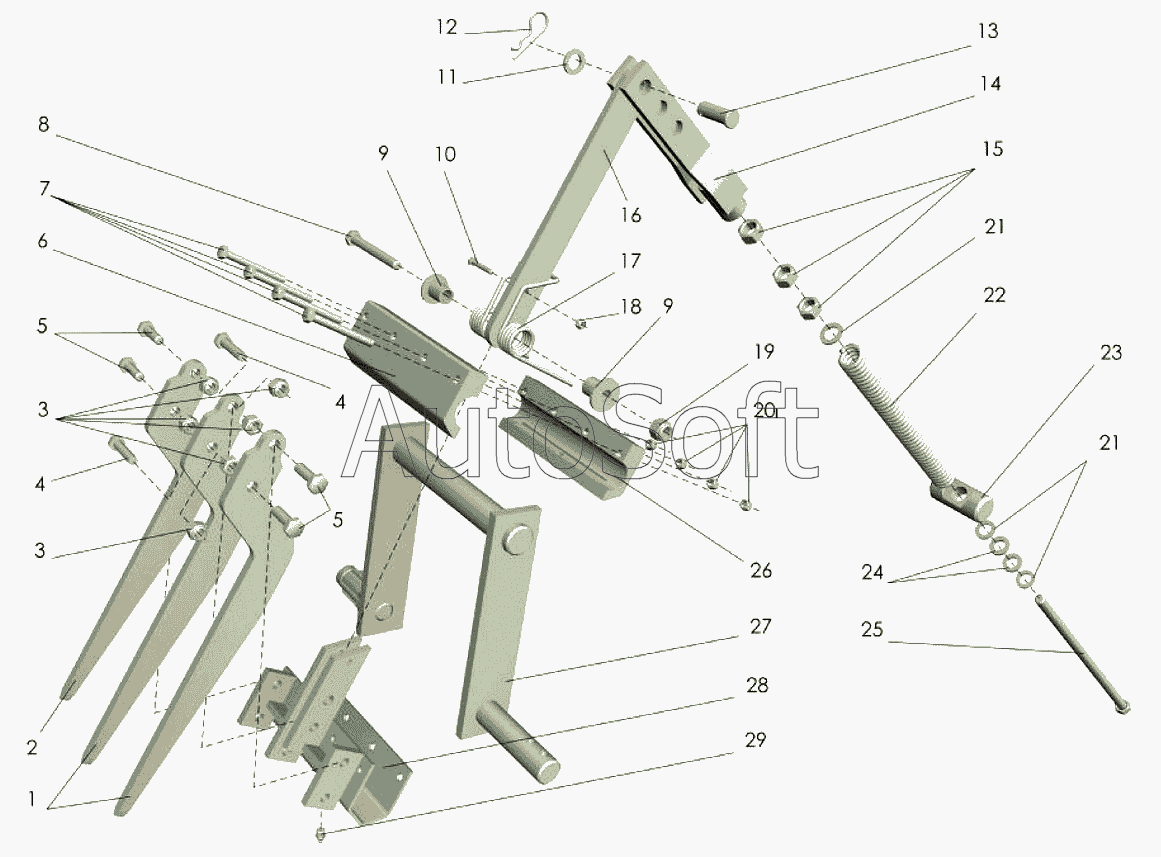

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan" (2007). Трехпальцевая граблина
16
29
28
27
26
25
24
23
22
21
21
20
19
18
17
1
15
14
13
12
11
10
9
9
8
7
6
5
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***6 | Рычаг | |
| 2 | П***5 | Рычаг | |
| 3 | [***] | Гайка М10-6Н ТУ23.4617472.08-92 | |
| 4 | [***] | Болт М10-6gх45.88.35.019 ГОСТ7798-70 | |
| 5 | [***] | Болт М10-6gх35.88.35.019 ГОСТ7798-70 | |
| 6 | П***1 | Захват | |
| 7 | [***] | Болт М8-6gх75.88.35.019 ГОСТ7798-70 | |
| 8 | [***] | Болт М12-6gх110.88.35.019 ГОСТ7798-70 | |
| 9 | П***0 | Упор | |
| 10 | [***] | Болт М6-6gх40.88.35.019 ГОСТ7798-70 | |
| 11 | [***] | Шайба С16.01.019 ГОСТ11371-78 | |
| 12 | 2***9 | Шплинт пружинный ОСТ 23.2.2-79 | |
| 13 | [***] | Ось 6-16В12х45.35 ГОСТ9650-80 | |
| 14 | П***0 | Рычаг | |
| 15 | [***] | Гайка М18х1,5-6Н.6.019 ГОСТ5915-70 | |
| 16 | П***0 | Упор | |
| 17 | П***1 | Пружина | |
| 18 | [***] | Гайка М6-6Н ТУ23.4617472.08-92 | |
| 19 | [***] | Гайка М12-6Н ТУ23.4617472.08-92 | |
| 20 | [***] | Гайка М8-6Н ТУ23.4617472.08-92 | |
| 21 | [***] | Шайба С16х3.01.019 ГОСТ11371-78 | |
| 22 | П***2 | Пружина | |
| 23 | П***2 | Упор | |
| 24 | П***2 | Уплотнение | |
| 25 | П***0 | Тяга | |
| 26 | П***1 | Захват | |
| 27 | П***0 | Кронштейн | |
| 28 | П***0 | Кронштейн | |
| 29 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 30 | [***] | Шайба С18.01.019 ГОСТ11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
