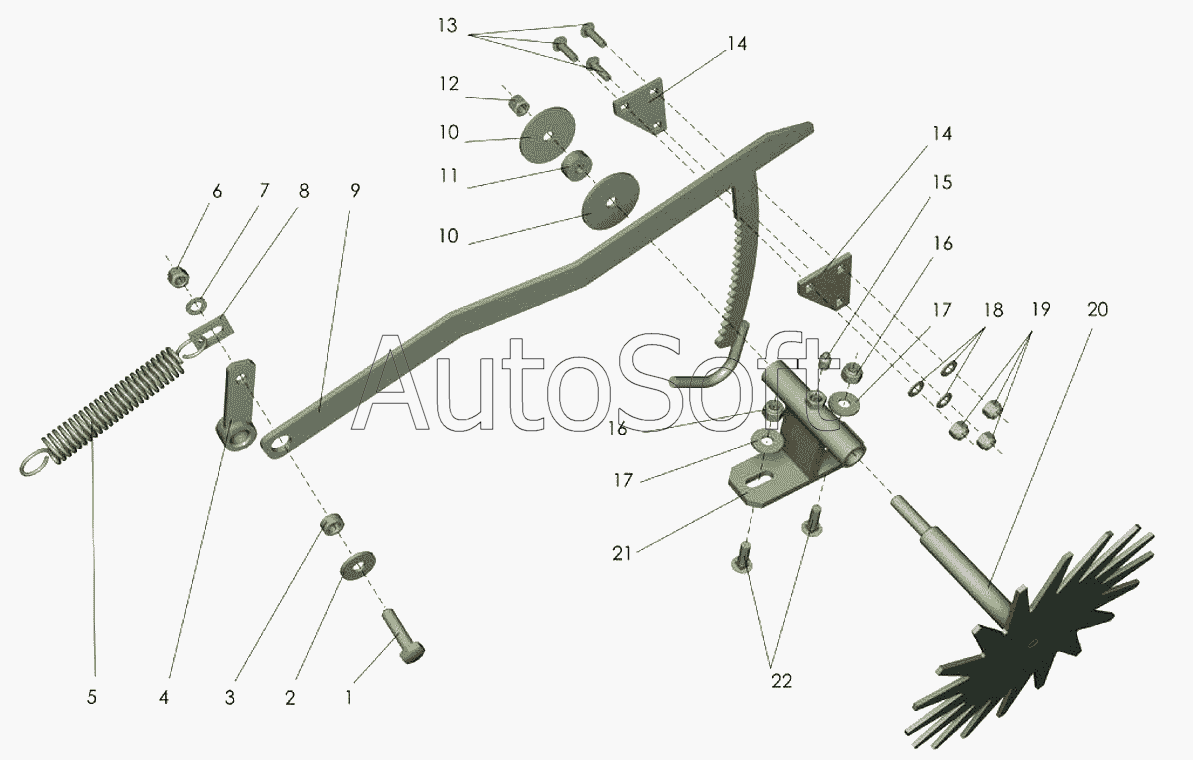

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan" (2007). Регулятор длины тюка
12
22
21
20
19
18
17
17
16
16
15
14
14
13
1
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М10-6gх40.88.35.019 ГОСТ7798-70 | |
| 2 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 3 | П***5 | Втулка | |
| 4 | П***0 | Пластина | |
| 5 | П***4 | Пружина | |
| 6 | [***] | Гайка М10-6Н.5.016 ТУ23.4617472.08-92 | |
| 7 | [***] | Шайба С10.01.019 ГОСТ6958-78 | |
| 8 | П***8 | Ушко | |
| 9 | П***0 | Кронштейн | |
| 10 | П***2 | Шайба | |
| 11 | П***0 | Втулка | |
| 12 | [***] | Гайка М12-6Н ТУ23.4617472.08-92 | |
| 13 | [***] | Болт М8-6gх30.46.019 ГОСТ7802-81 | |
| 14 | П***5 | Распорка | |
| 15 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 16 | [***] | Гайка М10-6Н ТУ23.4617472.08-92 | |
| 17 | [***] | Шайба С10х3.01.019 ГОСТ6958-78 | |
| 18 | [***] | Шайба С8х1,4.01.019 ГОСТ11371-78 | |
| 19 | [***] | Гайка М8-6Н.5.016 ТУ23.4617472.08-92 | |
| 20 | П***0 | Колесо | |
| 21 | П***0 | Опора | |
| 22 | [***] | Болт М10-6gх35.46.019 ГОСТ7802-81 |
