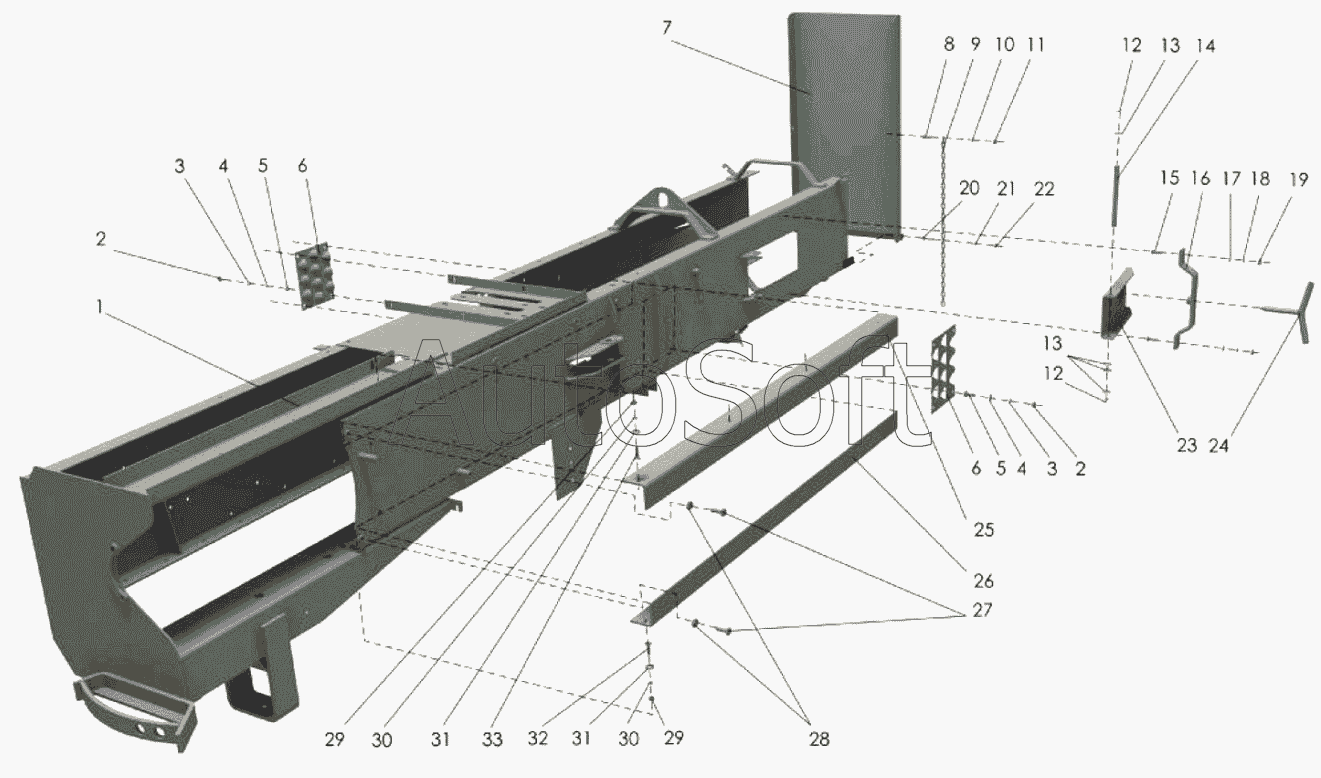

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan" (2007). Камера прессующая (вид слева)
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***0 | Корпус | |
| 2 | [***] | Болт М10х25 ТУ23.4617472.06-91 | |
| 3 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 4 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 5 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 6 | П***3 | Ограничитель | |
| 7 | П***0 | Стенка | |
| 8 | [***] | Болт М10х30 ТУ23.4617472.06-91 | |
| 9 | 4***8 | Цепь 4-8х42 ТУ12.0173856.009-88 (L=700мм, n=17зв.) | |
| 10 | [***] | Шайба С10х2.01.019 ГОСТ11371-78 | |
| 11 | [***] | Гайка М10-6Н.5.016 ТУ23.4617472.08-92 | |
| 12 | [***] | Шплинт 4х30.019 ГОСТ397-79 | |
| 13 | [***] | Шайба 16.01.019 ГОСТ10450-78 | |
| 14 | П***3 | Ось | |
| 15 | [***] | Болт М10х30 ТУ23.4617472.06-91 | |
| 16 | П***0 | Кронштейн | |
| 17 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 18 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 19 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 20 | [***] | Болт М10х45 ТУ23.4617472.06-91 | |
| 21 | [***] | Шайба С10х2.01.019 ГОСТ11371-78 | |
| 22 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 23 | П***0 | Рычаг | |
| 24 | П***0 | Регулятор | |
| 25 | П***1 | Уголок | |
| 26 | П***8 | Уголок | |
| 27 | [***] | Болт М10-6gх30.58.019 ГОСТ7798-70 | |
| 28 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 29 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 30 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 31 | [***] | Шайба 8х2.01.019 ГОСТ6958-78 | |
| 32 | [***] | Винт ВМ8-6gх25.48.019 ГОСТ17475-80 | |
| 33 | [***] | Винт ВМ8-6gх30.48.019 ГОСТ17475-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
