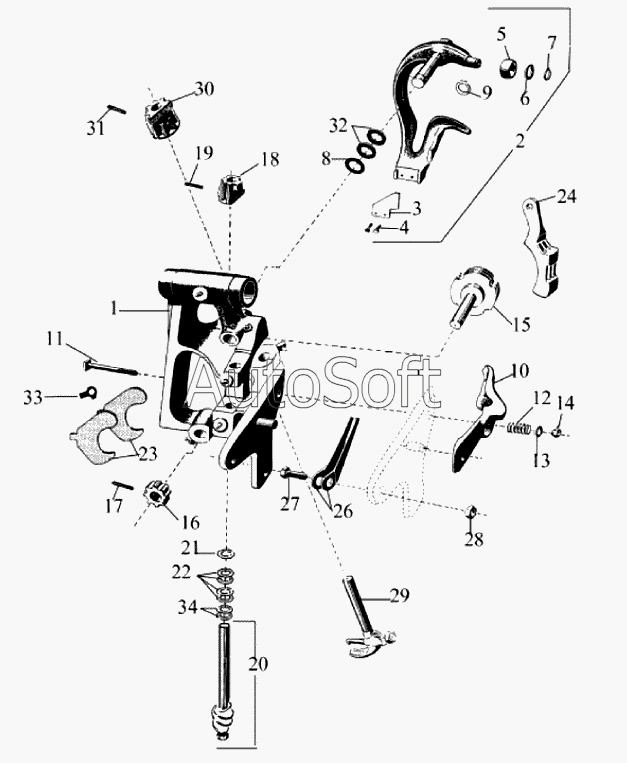

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan" (2007). Узлователь
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Рама узлователя | |
| 2 | 2***1 | Рычаг резака (комплект) | |
| 3 | 2***0 | Резак шпагата | |
| 4 | 3***1 | Винт | |
| 5 | 2***0 | Ролик | |
| 6 | 3***0 | Установочная шайба | |
| 7 | 2***0 | Упорное кольцо | |
| 8 | 3***0 | Шайба | |
| 9 | 2***0 | Упорное кольцо | |
| 10 | 2***0 | Стопор | |
| 11 | 2***0 | Болт | |
| 12 | 2***0 | Пружина | |
| 13 | 3***1 | Шайба | |
| 14 | 3***1 | Гайка | |
| 15 | 2***0 | Диск захвата шпагата | |
| 16 | 2***0 | Червячное колесо | |
| 17 | 3***0 | Штифт | |
| 18 | 2***2 | Шестерня | |
| 19 | 3***0 | Штифт | |
| 20 | 2***1 | Червячный вал (комплект) | |
| 21 | 3***0 | Установочная шайба | |
| 22 | 3***0 | Установочная шайба | |
| 23 | 2***2 | Чистик | |
| 24 | 2***0 | Держатель шпагата | |
| 26 | 2***0 | Плоская пружина | |
| 27 | 3***1 | Болт | |
| 28 | 3***1 | Гайка | |
| 29 | 2***0 | Палец шпагата | |
| 30 | 2***2 | Шестерня | |
| 31 | 3***0 | Штифт | |
| 32 | 3***0 | Шайба | |
| 33 | 3***1 | Стопорная шайба | |
| 34 | 3***0 | Установочная шайба |
