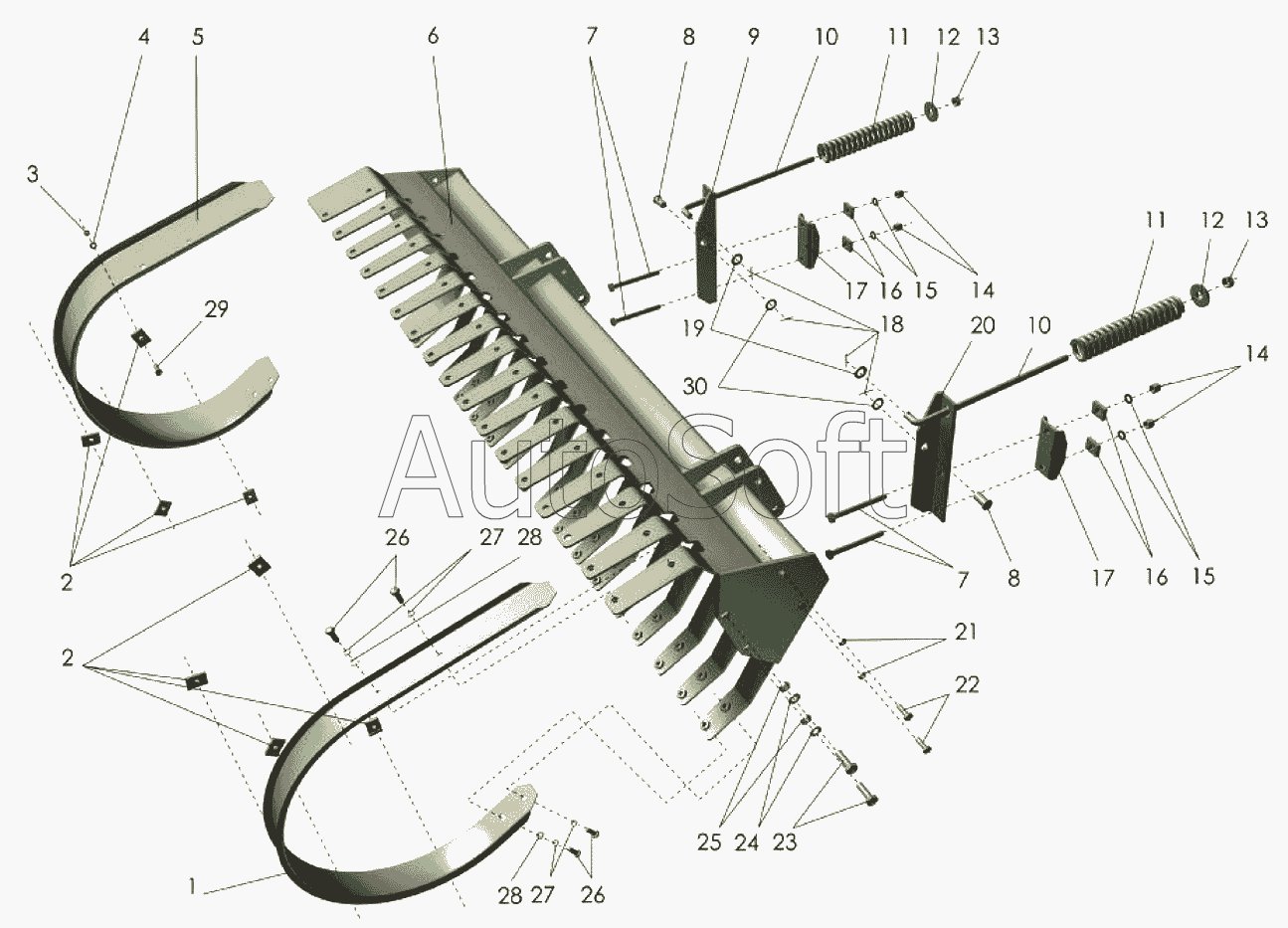

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan" (2007). Каркас и скаты
16
16
30
29
28
28
27
27
26
26
25
24
23
22
21
20
19
18
17
17
1
15
15
14
14
13
13
12
12
11
11
10
10
9
8
8
7
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***1 | Скат | |
| 2 | П***0 | Кронштейн | |
| 3 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 4 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 5 | П***2 | Скат | |
| 6 | П***0 | Каркас | |
| 7 | [***] | Болт М12-6gх120.88.35.019 ГОСТ7796-70 | |
| 8 | [***] | Ось 6-16h12х55.35.Ц9хр ГОСТ9650-80 | |
| 9 | П***0 | Кронштейн | |
| 10 | П***1 | Тяга | |
| 11 | П***2 | Пружина | |
| 12 | П***0 | Упор | |
| 13 | [***] | Гайка М14-6Н.6.019 ГОСТ5915-70 | |
| 14 | [***] | Гайка М12-6Н ТУ23.4617472.08-92 | |
| 15 | [***] | Шайба С.10х2.01.019 ГОСТ11371-78 | |
| 16 | П***8 | Шайба | |
| 17 | П***1 | Планка | |
| 18 | [***] | Шплинт 4х28.019 ГОСТ397-79 | |
| 19 | [***] | Шайба С.14х3.01.019 ГОСТ11371-78 | |
| 20 | П***1 | Кронштейн | |
| 21 | [***] | Гайка М12-6Н ТУ23.4617472.08-92 | |
| 22 | [***] | Болт М12-6gх30.88.35.019 ГОСТ7796-70 | |
| 23 | [***] | Болт М12х35 ТУ23.4617472.06-91 | |
| 24 | [***] | Шайба С12х2.01.019 ГОСТ11371-78 | |
| 25 | [***] | Гайка М12-6Н ТУ23.4617472.08-92 | |
| 26 | [***] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 27 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 28 | [***] | Шайба С8х2.01.019 ГОСТ11371-78 | |
| 29 | [***] | Болт М8-6gх25.88.35.019 ГОСТ7796-70 | |
| 30 | [***] | Шайба 16.01.019 ГОСТ10450-78 |
