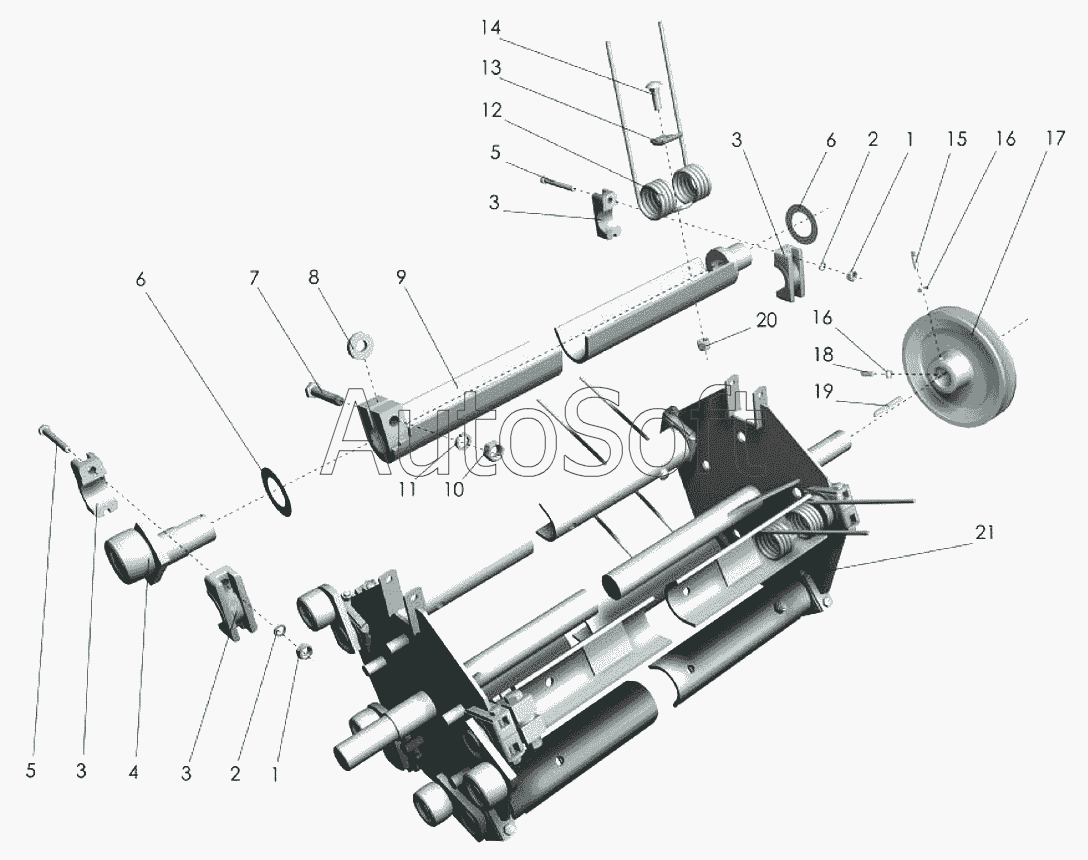

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan" (2007). Механизм подбирающий
1
1
2
2
3
3
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 2 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 3 | Р***А | Полуподшипник | |
| 4 | Р***М | Эксцентрик с роликом | |
| 5 | [***] | Болт М8-6gх70.88.35.019 ГОСТ7798-70 | |
| 6 | [***] | Шайба А36.1.019 ГОСТ10450-78 | |
| 7 | [***] | Болт М12-6gх65.88.35.019 ГОСТ7798-70 | |
| 8 | 6***4 | Шпонка | |
| 9 | П***0 | Граблина | |
| 10 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 11 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 12 | Р***М | Палец подбирающий | |
| 13 | П***3 | Шайба зуба | |
| 14 | [***] | Болт М10х35 ТУ23.4617472.06-91 | |
| 15 | [***] | Винт ВМ10-6gх25.22Н.019 ГОСТ1485-84 | |
| 16 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 17 | П***1 | Шкив | |
| 18 | [***] | Винт ВМ10-6gх20.22Н.019 ГОСТ1485-84 | |
| 19 | [***] | Шпонка 10х8х70 ГОСТ23360-78 | |
| 20 | [***] | Гайка М10-6Н ТУ23.4617472.08-92 | |
| 21 | П***0 | Ротор |
