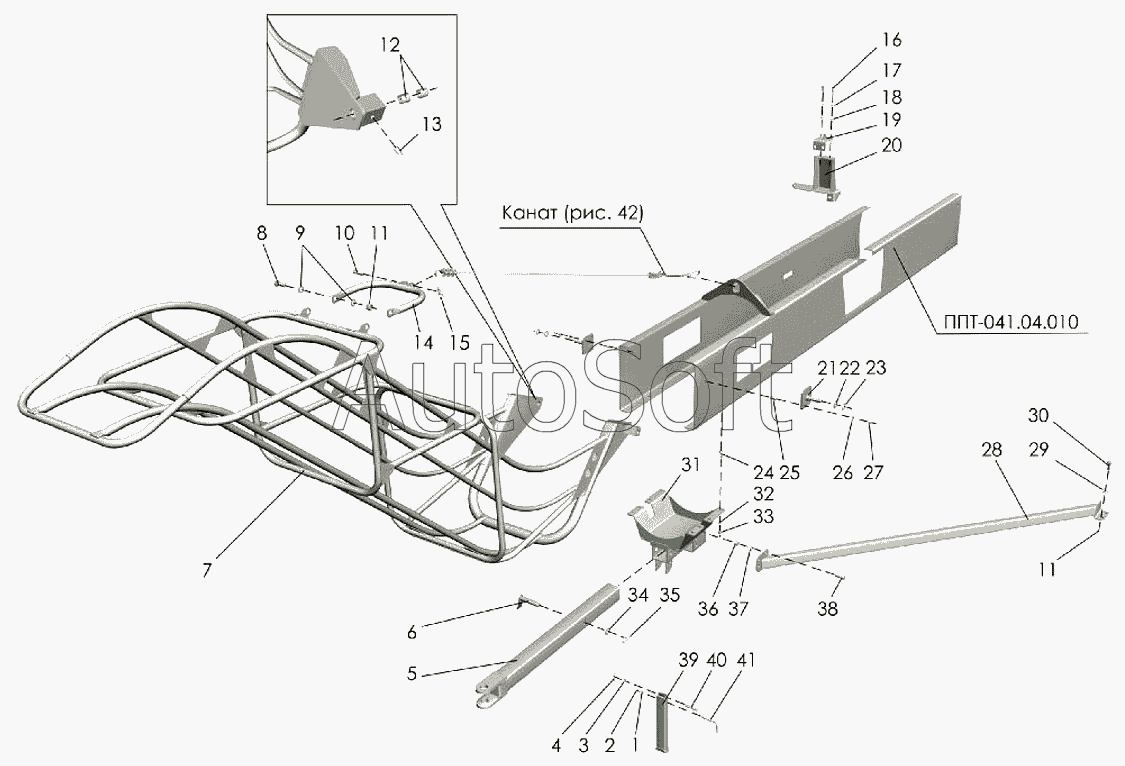

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan" (2007). Выгрузное устройство
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
11
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 2 | 2***9 | Шплинт ОСТ 23.2.2-79 | |
| 3 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 4 | [***] | Шплинт 3,2х25.019 ГОСТ397-79 | |
| 5 | П***0 | Захват | |
| 6 | П***0 | Кронштейн | |
| 7 | П***А | Выгрузное устройство | |
| 8 | [***] | Болт М16-6gх40.88.35.019 ГОСТ7798-70 | |
| 9 | [***] | Шайба С16.01.019 ГОСТ11371-78 | |
| 10 | [***] | Ось 6-12b12х50.35.Ц9хр ГОСТ9650-80 | |
| 11 | [***] | Гайка М16-6Н.5.016 ТУ23.4617472.08-92 | |
| 12 | 2***U | Втулка ГОСТ28773-90 | |
| 13 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 14 | П***0 | Труба | |
| 15 | 2***9 | Шплинт пружинный ОСТ 23.2.2-79 | |
| 16 | [***] | Болт М10х25 ГОСТ7802-81 | |
| 17 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 18 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 19 | П***0 | Кронштейн | |
| 20 | П***0 | Стойка | |
| 21 | П***0 | Ось | |
| 22 | [***] | Шайба С20.01.019 ГОСТ11371-78 | |
| 23 | [***] | Шайба С20.01.019 ГОСТ10450-78 | |
| 24 | [***] | Болт М12х35 ГОСТ7802-81 | |
| 25 | [***] | Болт М10х30 ГОСТ7802-81 | |
| 26 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 27 | [***] | Гайка М10-6Н.5.016 ТУ23.4617472.08-92 | |
| 28 | П***0 | Раскос | |
| 29 | [***] | Шайба С16.01.019 ГОСТ11371-78 | |
| 30 | [***] | Болт М16-6gх40.88.35.019 ГОСТ7798-70 | |
| 31 | П***0 | Основание | |
| 32 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 33 | [***] | Гайка М12-6Н.5.016 ТУ23.4617472.08-92 | |
| 34 | [***] | Шайба С24.01.019 ГОСТ11371-78 | |
| 35 | 2***9 | Шплинт пружинный ОСТ 23.2.2-79 | |
| 36 | [***] | Гайка М16-6Н.5.016 ТУ23.4617472.08-92 | |
| 37 | [***] | Шайба С16.01.019 ГОСТ11371-78 | |
| 38 | [***] | Болт М16-6gх40.88.35.019 ГОСТ7798-70 | |
| 39 | П***0 | Опора | |
| 40 | [***] | Ось 6-12b12х90.35.Ц9хр ГОСТ9650-80 | |
| 41 | П***2 | Ось |
