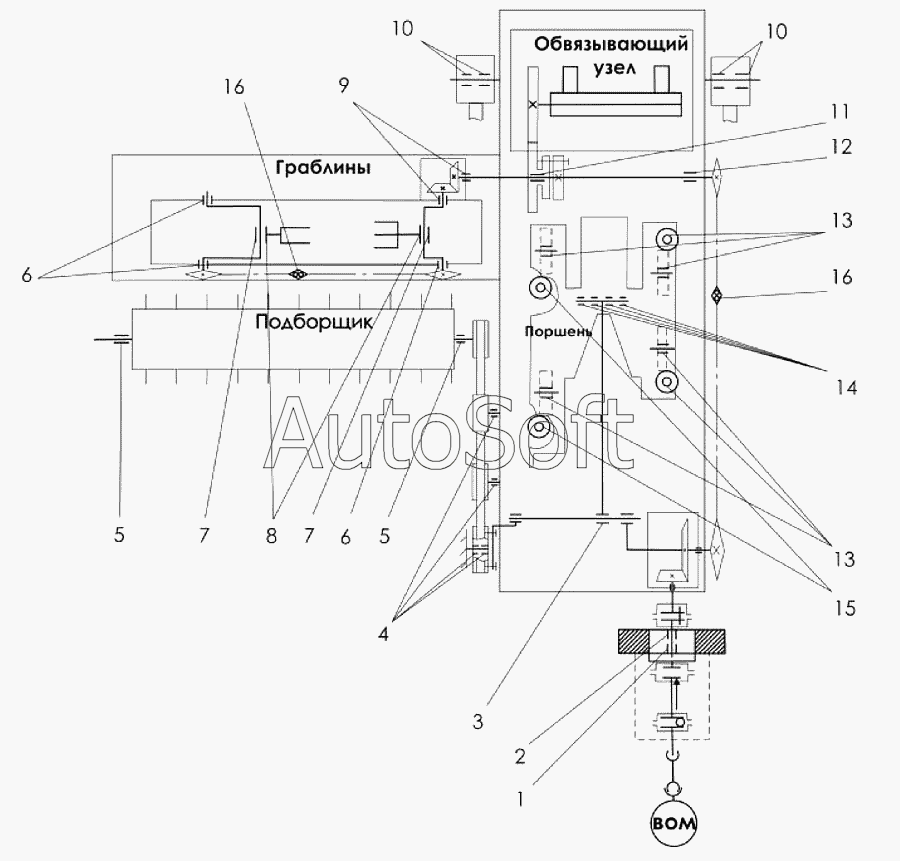

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan" (2007). Схема подшипников
8
16
16
15
14
13
13
12
11
10
10
9
1
7
7
6
6
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***U | Втулка ГОСТ28773-90 | |
| 2 | 4***8 | Подшипник ГОСТ4657-82 | |
| 3 | 4***7 | Подшипниковая опора | |
| 3 | 4***0 | Подшипник ГОСТ24850-81 | |
| 4 | 1***5 | Подшипник ГОСТ8882-75 | |
| 5 | 1***7 | Подшипник ТУ37.006.084-90 | |
| 6 | 1***6 | Подшипник ТУ37.006.084-90 | |
| 7 | П***1 | Захват | |
| 8 | П***1 | Захват | |
| 9 | 6***8 | Подшипник ГОСТ7242-81 | |
| 10 | 2***U | Втулка ГОСТ28773-90 | |
| 11 | 4***U | Втулка ГОСТ28773-90 | |
| 12 | 4***8 | Подшипник ГОСТ24850-81 | |
| 13 | 1***5 | Подшипник ГОСТ8882-75 | |
| 14 | 3***U | Втулка ГОСТ28773-90 | |
| 15 | 1***5 | Подшипник ГОСТ8882-75 | |
| 16 | 1***7 | Подшипник ГОСТ8882-75 |
