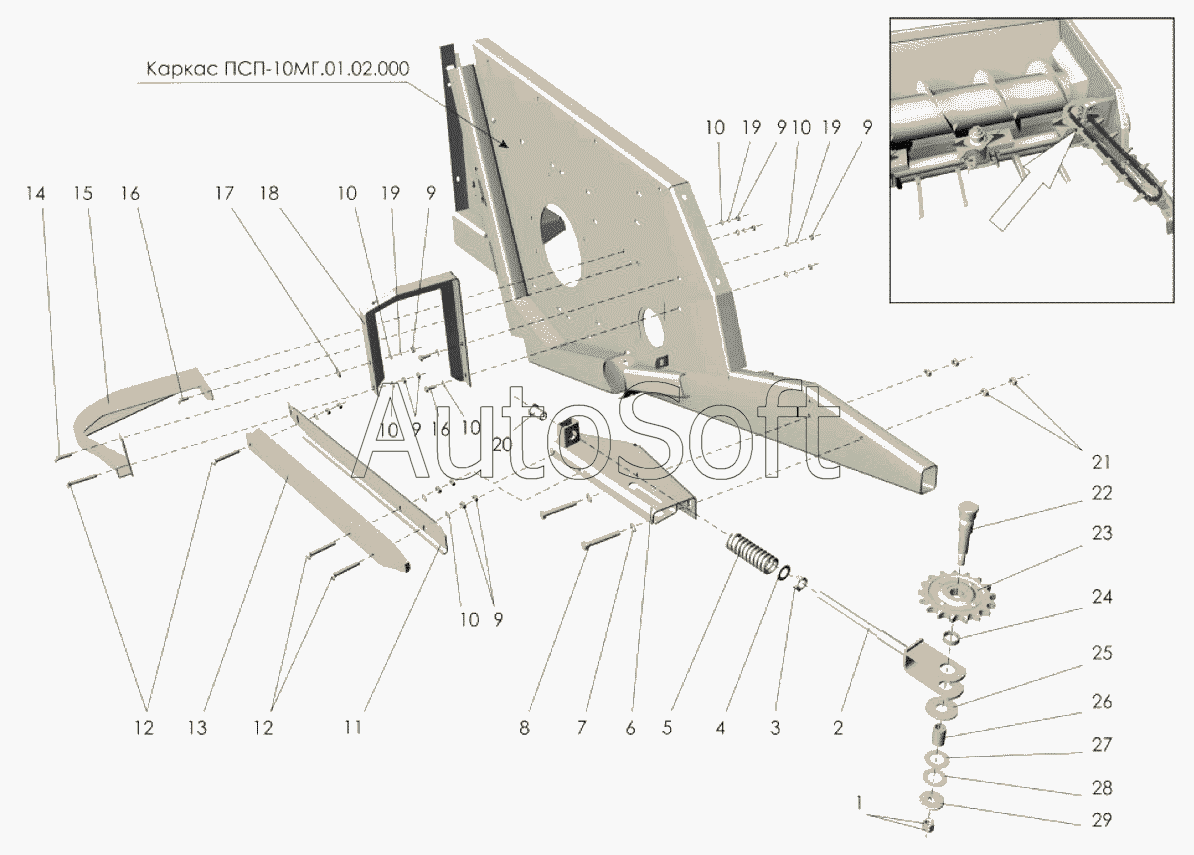

Каталог запасных частей к технике: Клевер ПСП-10МГ "Falcon" (2007). Корпус жатки (левая сторона)
15
29
28
27
26
25
24
23
22
21
20
19
19
19
18
17
16
16
1
14
13
12
12
11
10
10
10
10
10
10
9
9
9
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 2 | П***0 | Вилка | |
| 3 | [***] | Гайка М16-6Н.6.019 ГОСТ5915-70 | |
| 4 | [***] | Шайба С16.01.019 ГОСТ11371-78 | |
| 5 | 5***9 | Пружина | |
| 6 | П***А | Опора | |
| 7 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 8 | [***] | Болт М10-6gх70.88.019 ГОСТ7798-70 | |
| 9 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 10 | [***] | Шайба С8.01.019 ГОСТ11371-78 | |
| 11 | П***А | Направляющая | |
| 12 | [***] | Болт М8х55.46.016 ГОСТ7802-81 | |
| 13 | П***1 | Успокоитель | |
| 14 | [***] | Болт М8х30.46.016 ГОСТ7802-81 | |
| 15 | П***0 | Стеблесъемник | |
| 16 | [***] | Болт М8х20.46.016 ГОСТ7802-81 | |
| 17 | [***] | Шайба С12х3.01.019 ГОСТ11371-78 | |
| 18 | П***1 | Кронштейн | |
| 19 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 20 | 5***2 | Втулка направляющая | |
| 21 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 22 | П***4 | Ось | |
| 23 | 5***1 | Звездочка натяжная | |
| 24 | 5***Б | Втулка | |
| 25 | [***] | Шайба С16х3.01.016 ГОСТ6958-78 | |
| 26 | П***3 | Втулка | |
| 27 | П***6 | Шайба | |
| 28 | П***1 | Шайба | |
| 29 | П***8 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
