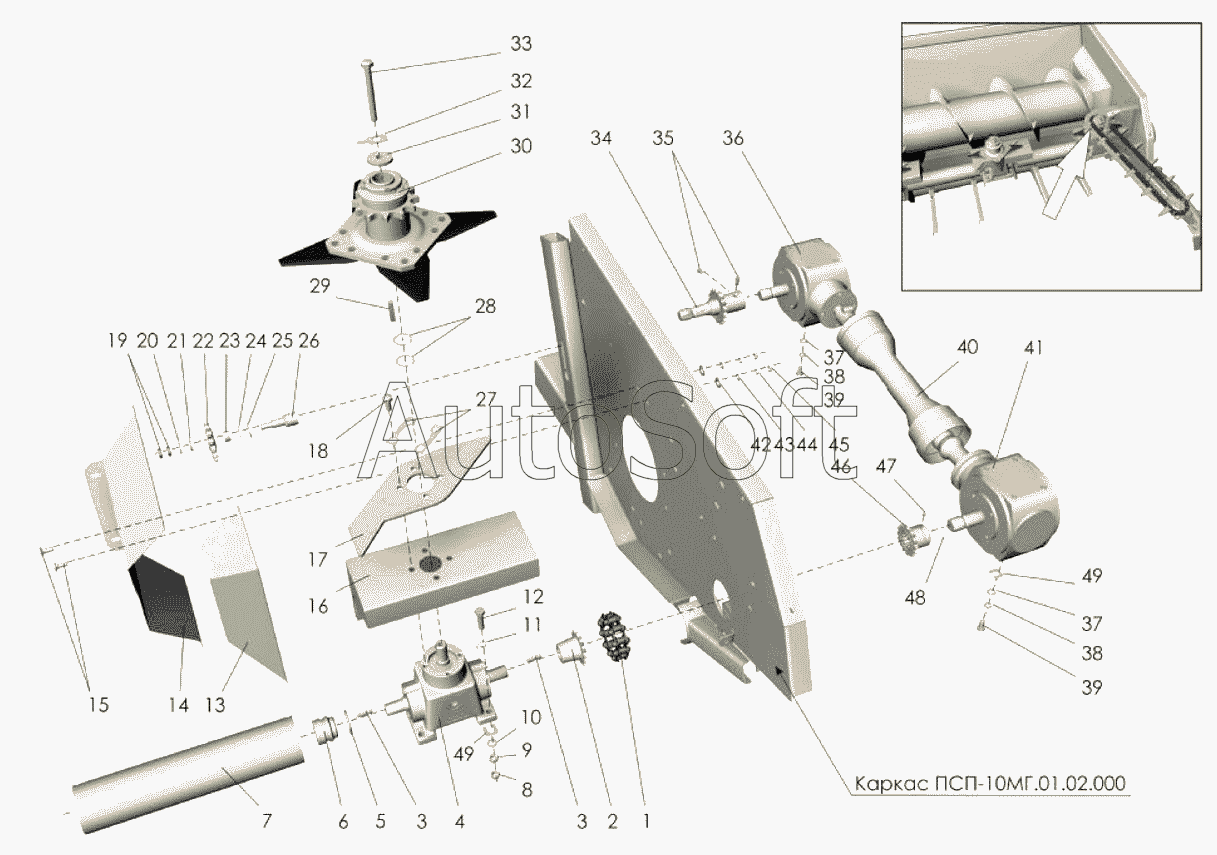

Каталог запасных частей к технике: Клевер ПСП-10МГ "Falcon" (2007). Корпус жатки (привод)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
49
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Цепь 2ПР-15,875-45,4 ГОСТ13568-97 | |
| 2 | П***4 | Полумуфта | |
| 2 | П***0 | Полумуфта | |
| 3 | [***] | Шпонка 8х7х35 ГОСТ23360-78 | |
| 4 | S***6 | Редуктор | |
| 5 | П***1 | Кольцо прижимное | |
| 6 | П***3 | Венец | |
| 7 | П***0 | Валик | |
| 8 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 9 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 10 | [***] | Шайба 12.03.016 ГОСТ13464-77 | |
| 11 | [***] | Шайба 12.01.019 ГОСТ13464-77 | |
| 12 | [***] | Болт М12-6gх50.88.019 ГОСТ7798-70 | |
| 13 | П***9 | Щиток | |
| 14 | П***8 | Щиток | |
| 15 | [***] | Болт М8х20.46.016 ГОСТ7802-81 | |
| 16 | П***5 | Щиток | |
| 17 | П***1 | Противорез | |
| 18 | [***] | Болт М10-6gх25.88.019 ГОСТ7798-70 | |
| 19 | [***] | Гайка М14-6Н.6.019 ГОСТ5915-70 | |
| 20 | [***] | Шайба С14х3.01.019 ГОСТ11371-78 | |
| 21 | 8***3 | Втулка | |
| 22 | 5***1 | Звездочка натяжная | |
| 23 | Н***2 | Втулка | |
| 24 | [***] | Шайба 20х1.01.019 ГОСТ10450-78 | |
| 25 | [***] | Шайба 20х3.01.019 ГОСТ11371-78 | |
| 26 | 5***7 | Ось | |
| 27 | П***1 | Шайба стопорная | |
| 28 | П***3 | Пластина регулировочная | |
| 29 | [***] | Шпонка 8х7х45 ГОСТ23360-78 | |
| 30 | П***0 | Аппарат режущий | |
| 31 | П***8 | Шайба | |
| 32 | П***8 | Шайба стопорная | |
| 33 | [***] | Болт М10-6gх90.88.019 ГОСТ7798-70 | |
| 34 | П***0 | Привод | |
| 35 | [***] | Винт ВМ10-6gх20.14Н.019 ГОСТ1485-84 | |
| 36 | R***8 | Редуктор | |
| 37 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 38 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 39 | [***] | Болт М12-6gх25.88.019 ГОСТ7798-70 | |
| 40 | 2***1 | Карданный вал | |
| 41 | R***4 | Редуктор | |
| 42 | [***] | Шайба С12.01.019 ГОСТ11371-78 | |
| 43 | [***] | Шайба С8.01.019 ГОСТ11371-78 | |
| 44 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 45 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 46 | П***0 | Звездочка | |
| 47 | [***] | Винт ВМ8-6gх12.14Н ГОСТ1476-93 | |
| 48 | [***] | Кольцо 55 II 01 3 ГОСТ2833-77 | |
| 49 | П***8 | Шайба | |
| 49 | П***1 | Шайба |
