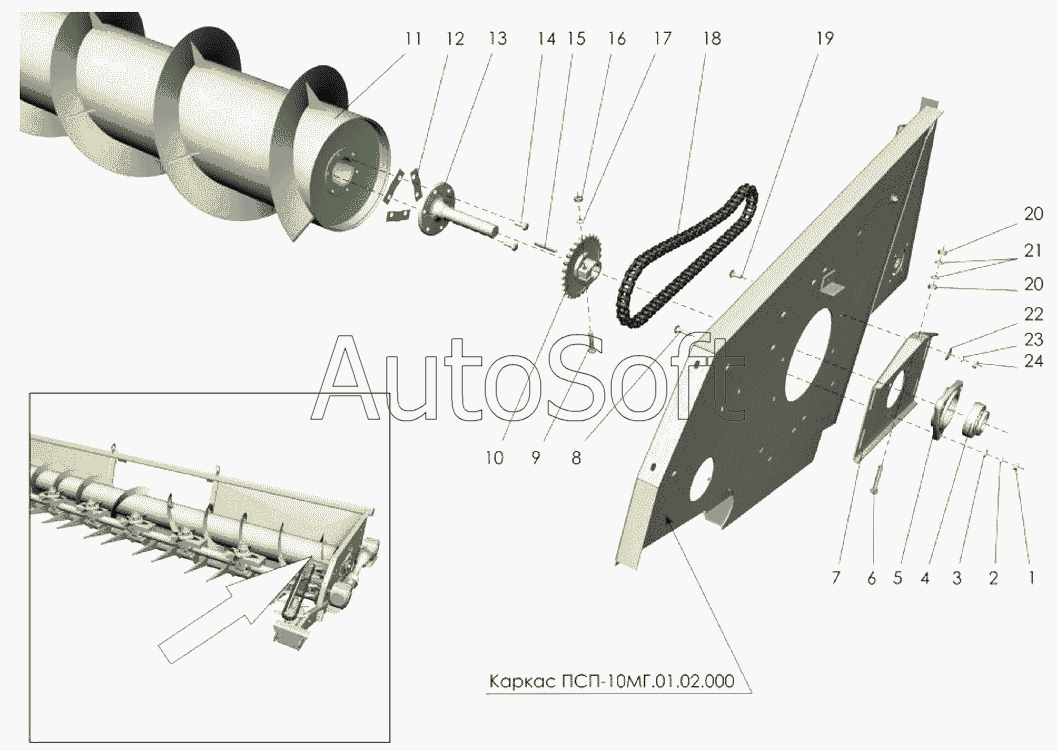

Каталог запасных частей к технике: Клевер ПСП-10МГ "Falcon" (2007). Шнек (вид слева)
12
24
23
22
21
20
20
19
18
17
16
15
14
13
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 2 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 3 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 4 | 1***7 | Подшипник | |
| 5 | Н***5 | Корпус подшипника | |
| 6 | [***] | Болт М10х70.46.019 ГОСТ7802-81 | |
| 7 | П***8 | Фланец | |
| 8 | [***] | Болт М10х35.46.019 ГОСТ7802-81 | |
| 9 | [***] | Болт М12-6gх65.58.019 ГОСТ7798-70 | |
| 10 | П***0 | Звездочка | |
| 11 | П***0 | Шнек | |
| 12 | 4***1 | Прокладка регулировочная | |
| 12 | П***8 | Прокладка регулировочная | |
| 13 | П***7 | Цапфа | |
| 14 | [***] | Болт М12-6gх30.58.019 ГОСТ7798-70 | |
| 15 | [***] | Шпонка 10х8х70 ГОСТ23360-78 | |
| 16 | [***] | Гайка М12-6Н.5.019 ГОСТ5915-70 | |
| 17 | [***] | Шайба 12Т.65Г.019 ГОСТ6402-70 | |
| 18 | [***] | Цепь ПР-19,05-31,8 75зв. ГОСТ13568-97 | |
| 19 | [***] | Болт М10х25.46.019 ГОСТ7802-81 | |
| 20 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 21 | [***] | Шайба С10.01.019 ГОСТ11371-78 | |
| 22 | [***] | Шайба С10х3.01.019 ГОСТ6958-78 | |
| 23 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 24 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
