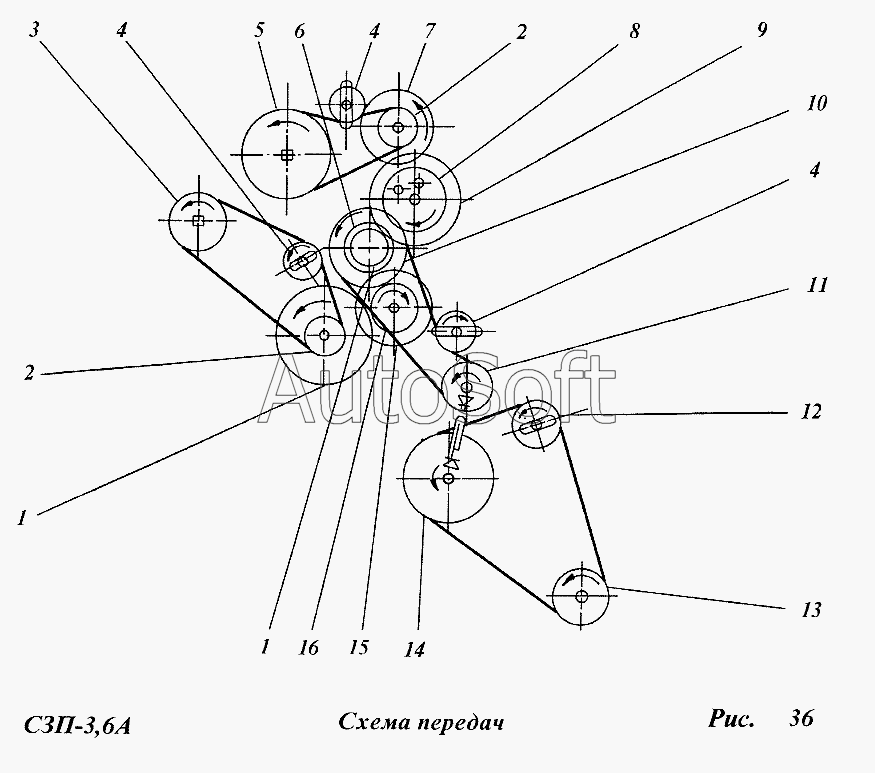

Каталог запасных частей к технике: Сибсельмаш СЗП-3,6А (2007). Схема передач
1
1
2
2
3
4
4
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***А | Колесо зубчатое (z=17) | |
| 2 | С***1 | Звездочка (z=8) | |
| 3 | С***4 | Звездочка (z=10) | |
| 4 | С***8 | Звездочка (z=7) | |
| 5 | С***2 | Вкладыш | |
| 6 | С***1 | Колесо зубчатое (z=17) | |
| 7 | С***А | Колесо зубчатое (z=25) | |
| 8 | С***Б | Колесо зубчатое (z=30) | |
| 9 | С***В | Колесо зубчатое (z=36) | |
| 10 | С***А | Звездочка (z=16) | |
| 11 | С***4 | Звездочка (z=9) | |
| 12 | С***8 | Звездочка (z=7) | |
| 12 | С***0 | Звездочка | |
| 13 | С***2 | Звездочка (z=10) | |
| 13 | С***1 | Звездочка (z=8) | |
| 14 | Н***8 | Звездочка | |
| 14 | С***7 | Звездочка (z=14) | |
| 15 | С***9 | Колесо зубчатое (z=30) | |
| 16 | С***6 | Колесо зубчатое (z=25) |
