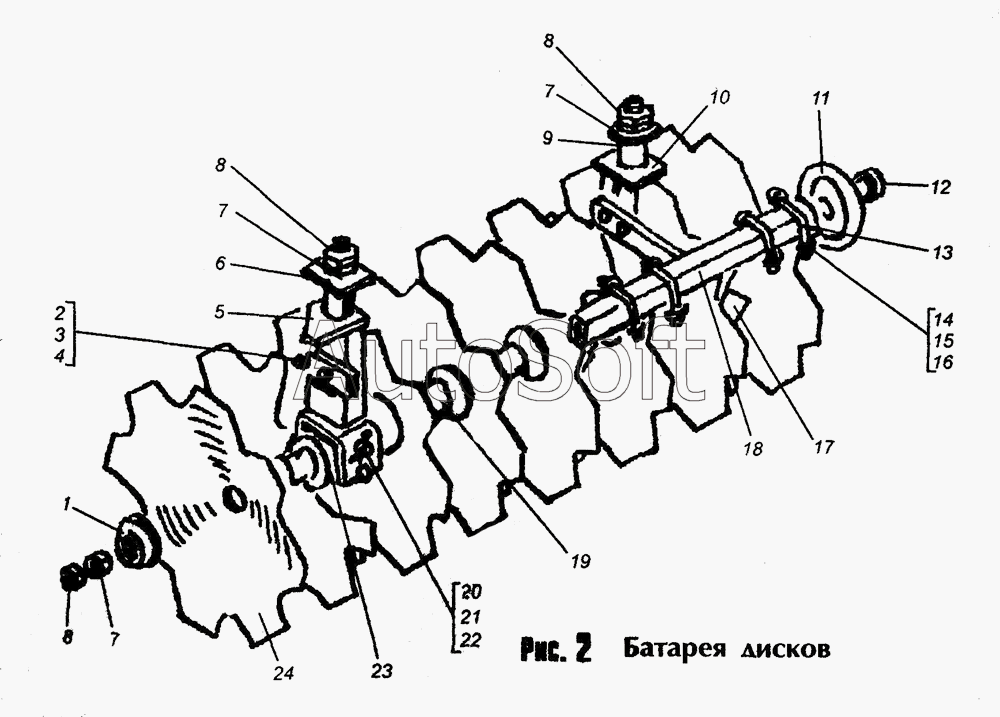

Каталог запасных частей к технике: Лидсельмаш БДТ-3 (Л-113) (2006). Батарея дисков
1
2
3
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***2 | Шайба стопорная | |
| 2 | М***0 | Болт | |
| 3 | М***6 | Гайка | |
| 4 | 1***Г | Шайба | |
| 5 | Л***0 | Стойка | |
| 6 | Б***4 | Пластана | |
| 7 | М***3 | Гайка | |
| 8 | М***3 | Гайка | |
| 9 | Ш***2 | Шайба 42 | |
| 10 | Б***0 | Стойка | |
| 11 | Б***5 | Шайба | |
| 12 | Б***1 | Вал | |
| 13 | Б***1 | Хомут | |
| 14 | М***6 | Гайка | |
| 15 | Ш***6 | Шайба 16 | |
| 16 | 1***Г | Шайба | |
| 17 | Б***0 | Чистик правый | |
| 18 | Б***0 | Основание чистика | |
| 19 | Б***1 | Шпуля | |
| 20 | Б***3 | Ось | |
| 21 | Ш***0 | Шайба 20 | |
| 22 | Ш***6 | Шплинт 4x36 | |
| 23 | Б***0 | Подшипник батареи | |
| 24 | Б***1 | Диск |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
