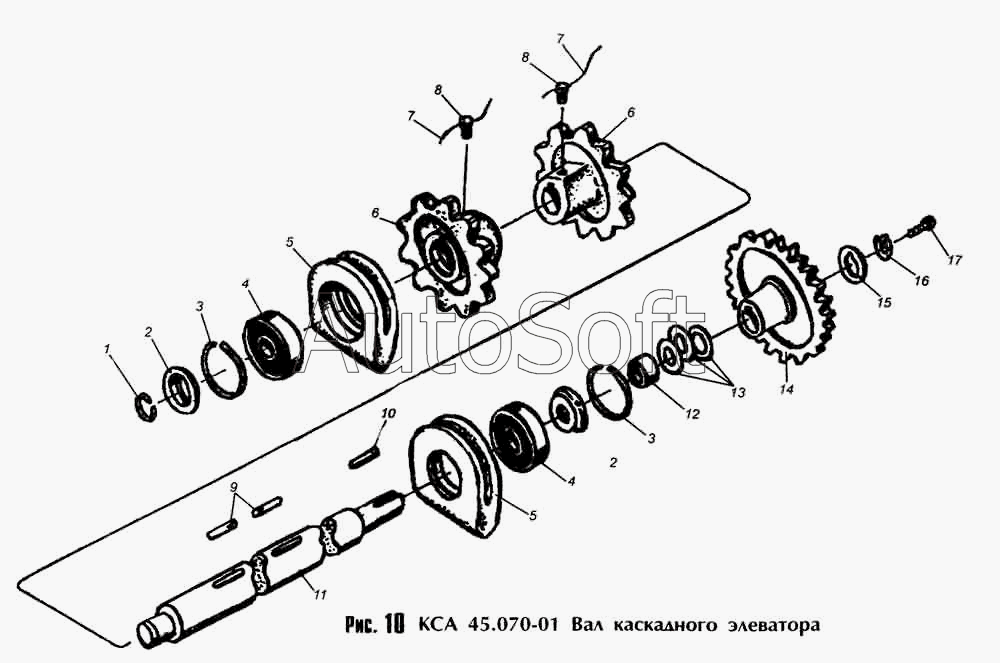

Каталог запасных частей к технике: Лидсельмаш КСТ-1,4 (2006). КСА 45.070-01 Вал каскадного элеватора
9
17
16
15
14
13
12
11
10
1
8
8
7
7
6
6
5
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***5 | Кольцо | |
| 2 | К***1 | Крышка | |
| 3 | К***2 | Кольцо | |
| 4 | 1***7 | Подшипник ГОСТ 8882-75 | |
| 5 | К***1 | Корпус подшипника | |
| 6 | К***3 | Звездочка z=13 | |
| 7 | П***4 | Проволока 2,0-0-4 ГОСТ 3282-74 L=300мм | |
| 8 | К***5 | Болт | |
| 9 | Т***А | Шпонка | |
| 10 | 2***5 | Шпонка ГОСТ 23360-78 | |
| 11 | К***1 | Вал | |
| 12 | К***1 | Втулка | |
| 13 | К***1 | Шайба регулировочная | |
| 14 | К***2 | Звездочка z=22 | |
| 15 | К***7 | Шайба | |
| 16 | К***6 | Шайба | |
| 17 | М***9 | Болт ГОСТ 7796-70 |
