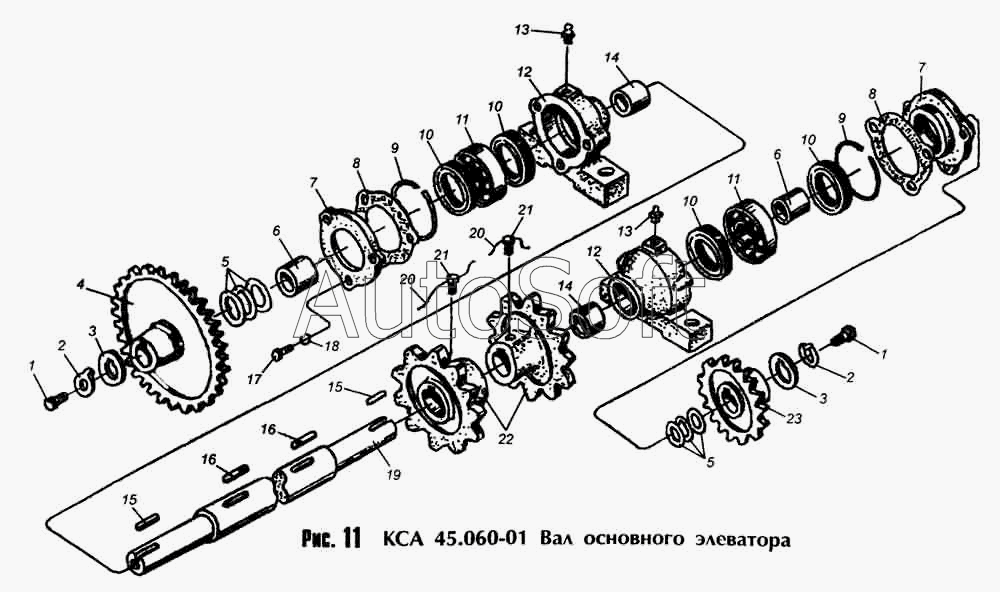

Каталог запасных частей к технике: Лидсельмаш КСТ-1,4 (2006). КСА 45.060-01 Вал основного элеватора
12
12
23
22
21
21
20
20
19
18
17
16
16
15
15
14
14
13
13
1
1
11
11
10
10
10
10
9
9
8
8
7
7
6
6
5
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Болт ГОСТ 7796-70 | |
| 2 | К***6 | Шайба | |
| 3 | К***7 | Шайба | |
| 4 | К***3 | Звездочка z=32 | |
| 5 | К***1 | Шайба регулировочная | |
| 6 | К***А | Втулка | |
| 7 | К***А | Крышка | |
| 8 | О***8 | Прокладка | |
| 9 | О***7 | Кольцо компенсаторное | |
| 10 | П***1 | Манжета ГОСТ 8752-79 | |
| 11 | 1***7 | Подшипник ГОСТ 5720-75 | |
| 12 | К***1 | Корпус подшипника | |
| 13 | М***4 | Масленка 1.2.Ц6 ГОСТ 19853-74 | |
| 14 | К***3 | Втулка | |
| 15 | 2***5 | Шпонка ГОСТ 23360-78 | |
| 16 | Т***А | Шпонка | |
| 17 | М***9 | Болт ГОСТ 7796-70 | |
| 18 | 8***Г | Шайба ГОСТ 6402-70 | |
| 19 | К***1 | Вал основного элеватора | |
| 20 | П***м | Проволока 2-0-4 ГОСТ 3282-74 1=300 мм | |
| 21 | К***5 | Болт | |
| 22 | К***3 | Звездочка z=13 | |
| 23 | К***1 | Звездочка z=18 |
