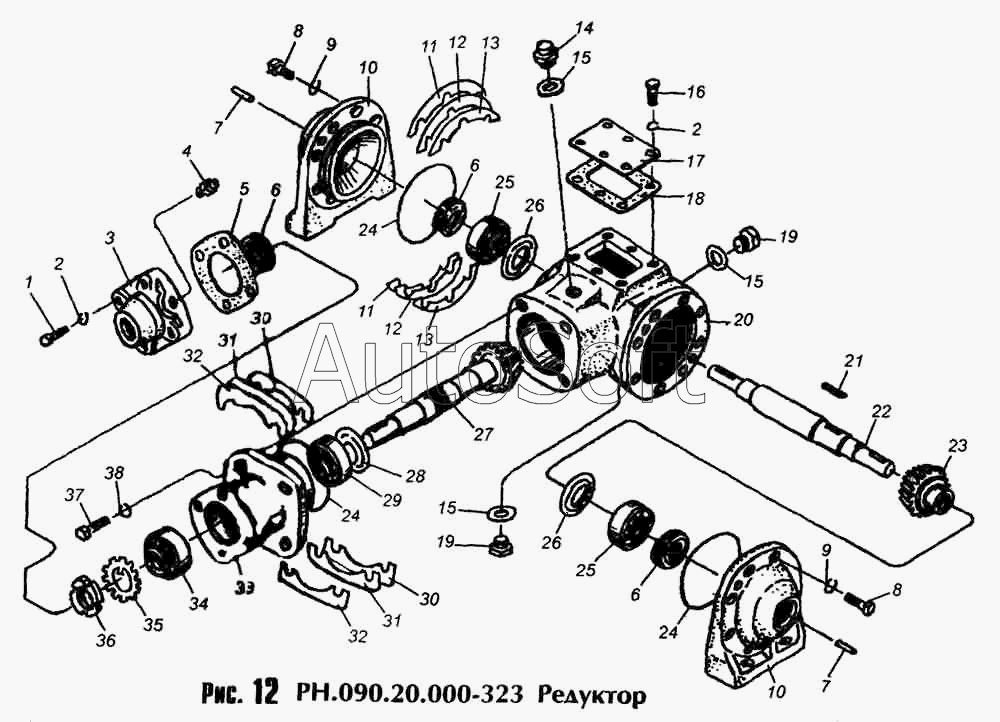

Каталог запасных частей к технике: Лидсельмаш КСТ-1,4 (2006). РН.090.20.000-323 Редуктор
30
30
21
22
23
24
24
24
25
25
26
26
27
28
29
20
31
31
32
32
33
34
35
36
37
38
11
11
2
2
3
4
5
6
6
6
7
7
8
8
9
9
10
10
1
12
12
13
13
14
15
15
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Болт ГОСТ 7796-70 | |
| 2 | 6***Г | Шайба ГССТ6402-70 | |
| 3 | Р***3 | Крышка | |
| 4 | М***4 | Масленка 1.2.Ц6 ГОСТ 19853-74 | |
| 5 | Н***1 | Прокладка | |
| 6 | 1***2 | Манжета ГОСТ 8752-79 | |
| 7 | Р***2 | Штифт | |
| 8 | М***3 | Болт ГОСТ 7796-70 | |
| 9 | 8***Г | Шайба ГОСТ 6402-70 | |
| 10 | Р***5 | Крышка | |
| 11 | Н***1 | Прокладка регулировочная | |
| 12 | Н***2 | Прокладка регулировочная | |
| 13 | Н***3 | Прокладка регулировочная | |
| 14 | Р***0 | Сапун | |
| 15 | Р***3 | Прокладка | |
| 16 | М***9 | Болт ГОСТ 7798-70 | |
| 17 | Р***1 | Крышка | |
| 18 | Н***2 | Прокладка | |
| 19 | Р***3 | Пробка | |
| 20 | Р***1 | Корпус | |
| 21 | 2***4 | Шпонка ГОСТ 23360-78 | |
| 22 | Н***1 | Вал | |
| 23 | Н***1 | Колесо | |
| 24 | 1***1 | Кольцо ГОСТ 9833-73 | |
| 25 | 7***7 | Подшипник ГОСТ 333-79 | |
| 26 | Р***4 | Маслоотражатель | |
| 27 | Н***1 | Вал | |
| 28 | Р***5 | Маслоотражатель | |
| 29 | 2***7 | Подшипник ГОСТ 333-79 | |
| 30 | Н***4 | Прокладка регулировочная | |
| 31 | Н***5 | Прокладка регулировочная | |
| 32 | Н***6 | Прокладка регулировочная | |
| 33 | Р***2 | Стакан | |
| 34 | 7***У | Подшипник | |
| 35 | М***7 | Шайба ГОСТ 8725-83 | |
| 36 | К***7 | Гайка ГОСТ 8530-83 | |
| 37 | М***9 | Болт ГОСТ 7796-70 | |
| 38 | 1***Г | Шайба ГОСТ 6402-70 |
