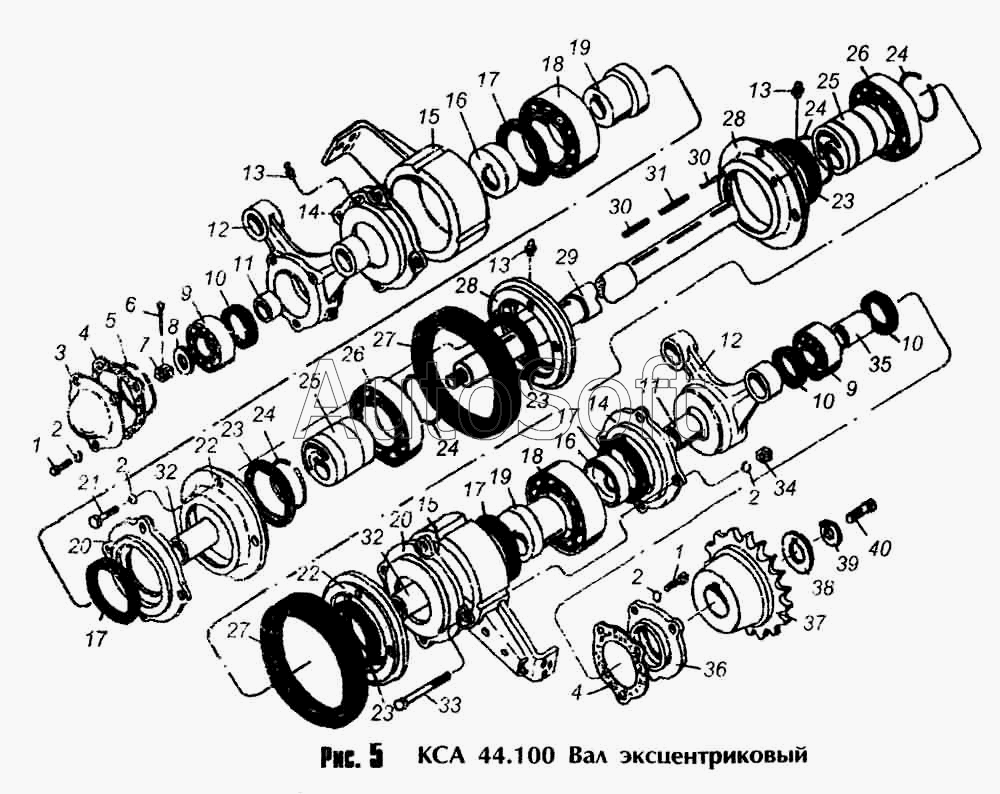

Каталог запасных частей к технике: Лидсельмаш КСТ-1,4 (2006). КСА 44.100 Вал эксцентриковый
1
1
2
2
2
2
3
4
4
5
6
7
8
9
9
10
10
10
11
11
12
12
13
13
13
14
14
15
15
16
16
17
17
17
17
18
18
19
19
20
20
21
22
22
23
23
23
23
24
24
24
24
25
25
26
26
27
27
28
28
29
30
30
31
32
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Болт ГОСТ 7796-70 | |
| 2 | 1***Г | Шайба ГОСТ 6402-70 | |
| 3 | К***3 | Крышка корпуса подшипника | |
| 4 | К***2 | Прокладка | |
| 5 | К***2 | Кольцо | |
| 6 | Ш***9 | Шплинт 4x40 ГОСТ 397-79 | |
| 7 | М***9 | Гайка ГОСТ 5918-73 | |
| 8 | 2***П | Шайба ГОСТ 6958-78 | |
| 9 | 1***8 | Подшипник ГОСТ 5720-75 | |
| 10 | П***1 | Манжета ГОСТ 8752-79 | |
| 11 | К***2 | Втулка | |
| 12 | К***1 | Корпус подшипника | |
| 13 | М***4 | Масленка 1.2 Ц6 ГОСТ 19853-74 | |
| 14 | К***1 | Крышка | |
| 15 | К***0 | Шатун | |
| 16 | К***9 | Втулка эксцентриковая | |
| 17 | П***1 | Манжета | |
| 18 | 1***2 | Подшипник ГОСТ 5720-75 | |
| 19 | К***8 | Эксцентрик | |
| 20 | К***1 | Крышка | |
| 21 | М***9 | Болт ГОСТ 7796-70 | |
| 22 | К***4 | Крышка | |
| 23 | п***1 | Манжета ГОСТ 8752-79 | |
| 24 | К***6 | Кольцо | |
| 25 | К***2 | Эксцентрик | |
| 26 | 2***5 | Подшипник ГОСТ 8338-75 | |
| 27 | К***1 | Кольцо | |
| 28 | К***1 | Кольцо | |
| 29 | К***1 | Вал эксцентриковый | |
| 30 | 2***0 | Шпонка | |
| 31 | 2***0 | Шпонка | |
| 32 | К***1 | Втулка | |
| 33 | М***9 | Болт ГОСТ 7795-70 | |
| 34 | М***9 | Гайка ГОСТ 5915-70 | |
| 35 | К***3 | Втулка | |
| 36 | К***3 | Крышка | |
| 37 | Н***1 | Звездочка z=15 | |
| 38 | К***7 | Шайба | |
| 39 | К***6 | Шайба | |
| 40 | М***9 | Болт |
