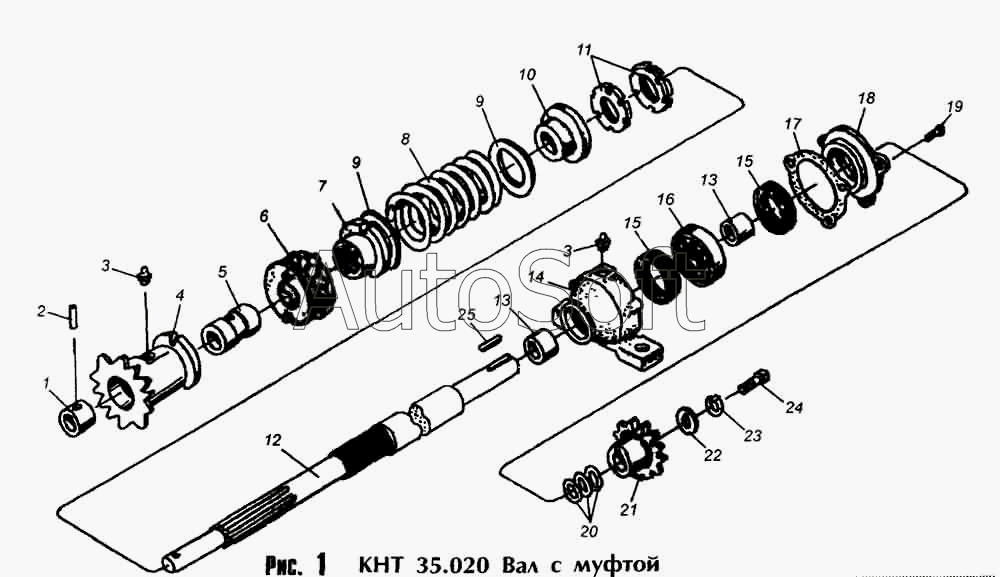

Каталог запасных частей к технике: Лидсельмаш КТН-2В (2006). КНТ 35.020 Вал с муфтой
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***3 | Втулка | |
| 2 | К***5 | Штырь | |
| 3 | М***Б | Масленка 1.2.ЦБ | |
| 4 | К***0 | Полузвездочка с фланцем | |
| 5 | К***1 | Втулка | |
| 6 | Н***4 | Шайба зубчато-фрикционная | |
| 7 | К***2 | Втулка шпицевая | |
| 8 | Т***0 | Пружина | |
| 9 | 4***2 | Шайба | |
| 10 | К***1 | Шайба | |
| 11 | К***2 | Гайка | |
| 12 | К***6 | Вал | |
| 13 | К***2 | Втулка | |
| 14 | К***1 | Корпус подшипника | |
| 15 | 1***1 | Манжета | |
| 16 | 1***7 | Подшипник ГОСТ 5720-75 | |
| 17 | С***8 | Прокладка | |
| 18 | К***3 | Крышка подшипника | |
| 19 | P***9 | Винт | |
| 20 | К***1 | Шайба регулировочная | |
| 21 | Н***2 | Звездочка z=13 | |
| 22 | К***7 | Шайба | |
| 23 | К***6 | Шайба | |
| 24 | М***9 | Болт ГОСТ 7796-70 | |
| 25 | 2***5 | Шпонка ГОСТ 23360-78 |
