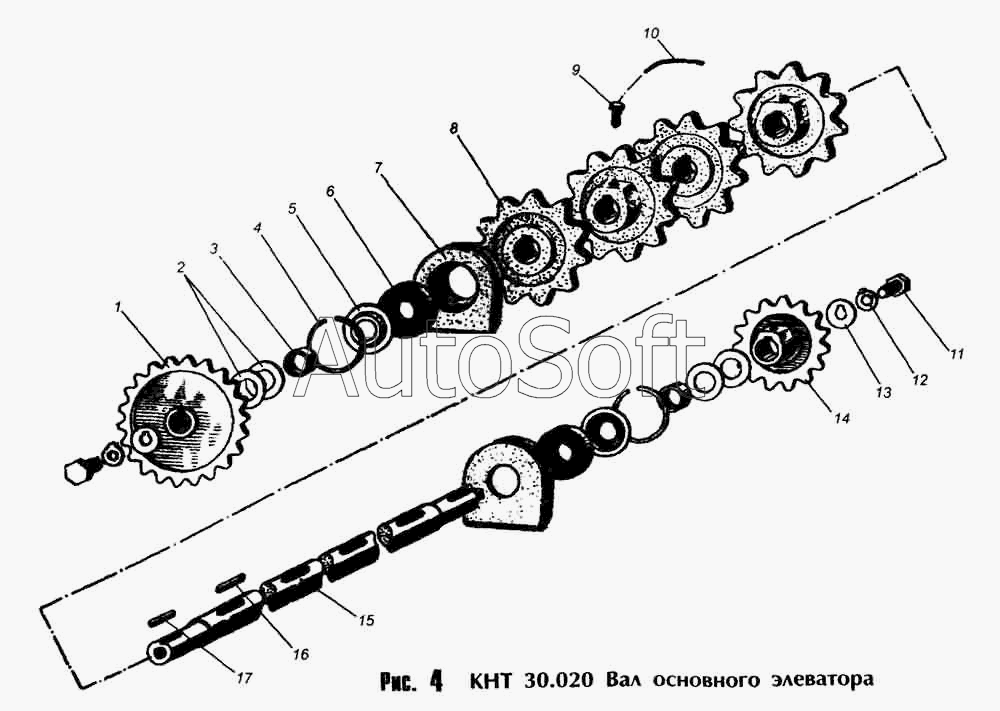

Каталог запасных частей к технике: Лидсельмаш КТН-2В (2006). КНТ 30.020 Вал основного элеватора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Звездочка z=27 | |
| 2 | К***1 | Шайба регулировочная | |
| 3 | К***1 | Втулка распорная | |
| 4 | К***2 | Кольцо | |
| 5 | К***1 | Крышка | |
| 6 | 1***7 | Подшипник ГОСТ 8882-75 | |
| 7 | К***1 | Корпус подшипника | |
| 8 | К***2 | Звездочка z=11 | |
| 9 | ***5 | Болт | |
| 10 | В***л | Проволока 2,0-0-4 L=300мм | |
| 11 | ***9 | Болт | |
| 12 | К***6 | Шайба | |
| 13 | К***7 | Шайба | |
| 14 | К***0 | Звездочка z=15 | |
| 15 | К***6 | Вал | |
| 16 | Т***А | Шпонка | |
| 17 | Ш***5 | Шпонка 2-10x8x45 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
