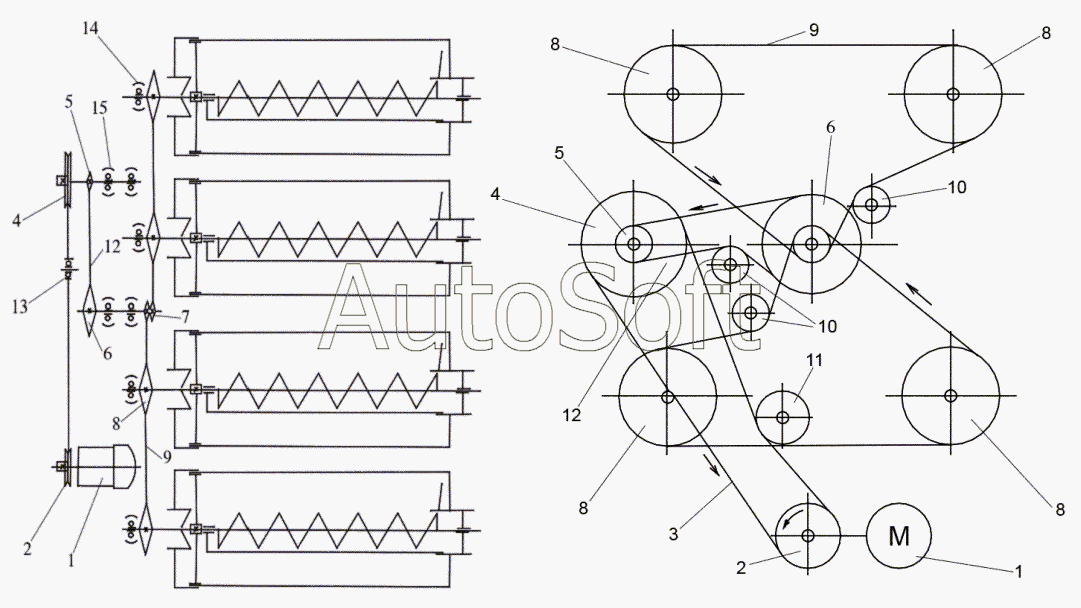

Каталог запасных частей к технике: Воронежсельмаш ПТ-600 (2006). Кинематическая схема
1
1
2
2
3
4
4
5
5
6
6
7
8
8
8
8
8
9
9
10
10
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***З | Двигатель 4АМ100L6 УПУЗ | |
| 2 | М***1 | Шкив | |
| 3 | Р***й | Ремень клиновой | |
| 4 | М***1 | Шкив | |
| 5 | С***2 | Звездочка | |
| 6 | О***0 | Звёздочка сварная | |
| 7 | О***3 | Звёздочка | |
| 8 | С***2 | Звёздочка сварная | |
| 9 | П***0 | Цепь ПР-18,05-3180 | |
| 10 | С***0 | Звёздочка натяжная | |
| 11 | М***0 | Ролик натяжной | |
| 12 | П***0 | Цепь ПР-18,05-3180 | |
| 13 | 1***4 | Подшипник | |
| 14 | 1***7 | Подшипник | |
| 15 | 1***5 | Подшипник |
