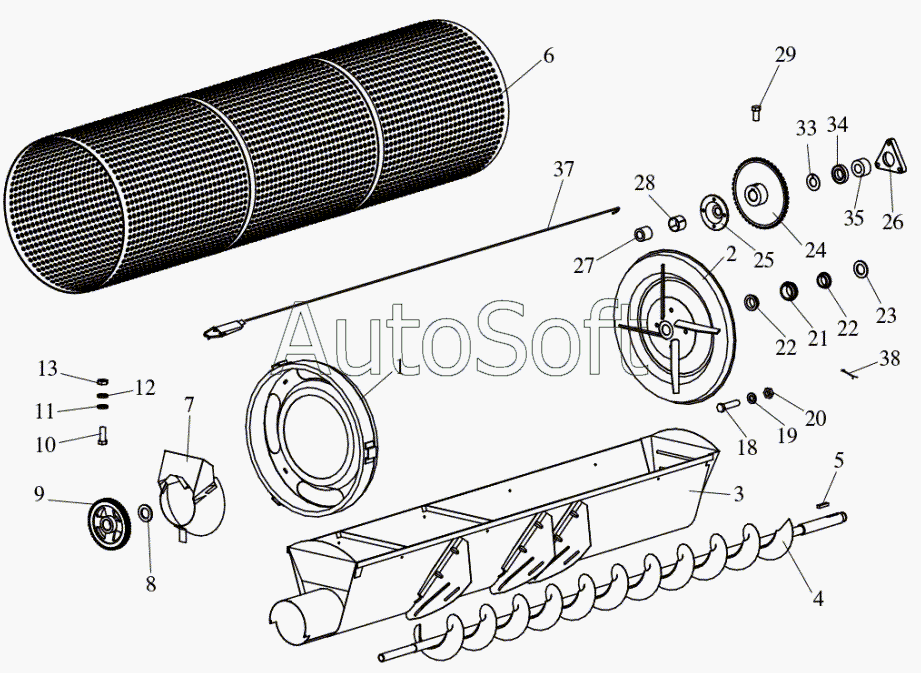

Каталог запасных частей к технике: Воронежсельмаш ПТ-600 (2006). МСУ 06.010 Триер кукольный
20
38
37
35
34
33
29
28
27
26
25
24
23
22
22
21
1
19
18
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Розетка | |
| 2 | М***0 | Розетка | |
| 3 | М***0 | Лоток | |
| 4 | М***0 | Шнек | |
| 5 | Ш***0 | Шпонка 2-12х8х50 | |
| 6 | М***1 | Цилиндр триерный 2-3-20 | |
| 7 | М***0 | Течка | |
| 8 | Ш***9 | Шайба 36.02.СТ3.019 | |
| 9 | М***0 | Колесо зубчатое | |
| 10 | Б***9 | Болт М6х20.58.019 | |
| 11 | Ш***5 | Шайба 6.65Г.05 | |
| 12 | Ш***9 | Шайба 6.02.СТ3.019 | |
| 13 | Г***9 | Гайка М6-6Н.6.019 | |
| 18 | Б***9 | Болт М10х35.58.019 | |
| 19 | Ш***9 | Шайба 12.02.СТ3.019 | |
| 20 | Г***9 | Гайка М10-6Н.6.019 | |
| 21 | З***1 | Подшипник | |
| 22 | З***3 | Втулка | |
| 23 | М***3 | Кольцо | |
| 24 | С***2 | Звездочка сварная | |
| 25 | С***1 | Крышка | |
| 26 | С***1 | Корпус подшипника | |
| 27 | С***1 | Втулка | |
| 28 | С***2 | Вкладыш | |
| 29 | О***1 | Винт | |
| 33 | К***5 | Кольцо 2С35 | |
| 34 | П***7 | Подшипник 180207 | |
| 35 | С***2 | Втулка | |
| 37 | С***3 | Стяжка | |
| 38 | Ш***9 | Шплинт 5х36.019 |
