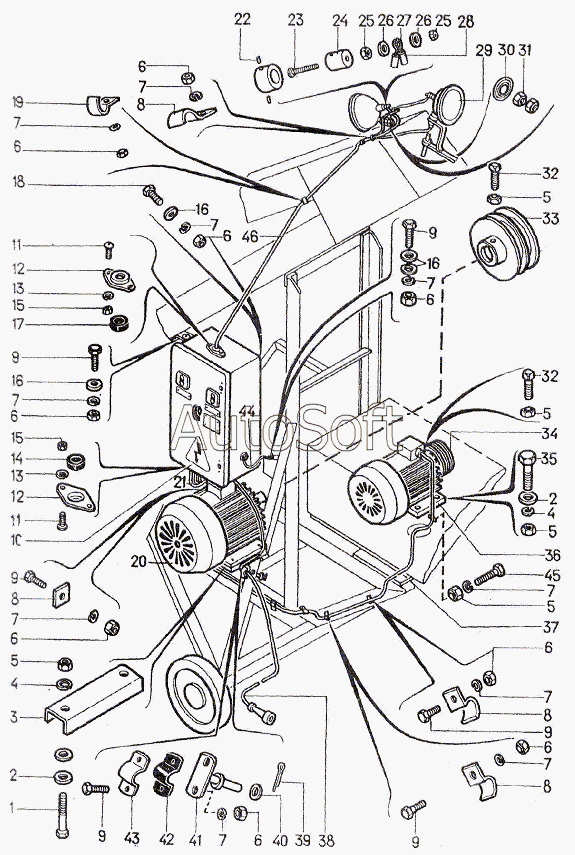

Каталог запасных частей к технике: Воронежсельмаш ЗПС-100, ЗМ-60 (2010). ЭЛЕКТРООБОРУДОВАНИЕ 3П 05.000
4
4
15
15
6
6
6
6
6
6
6
6
6
5
5
5
5
5
31
25
25
26
26
16
16
16
2
2
40
13
13
7
7
7
7
7
7
7
7
7
7
11
11
39
8
8
8
8
29
27
28
46
1
9
9
9
9
9
9
18
35
34
37
46
38
41
33
44
22
43
30
19
3
10
42
24
12
12
14
17
20
36
45
32
32
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт М10-6gх25.58.019 | |
| 2 | Ш***9 | Шайба 10.02.Ct.3 099 | |
| 3 | 3***7 | Швеллер | |
| 4 | Ш***9 | Шайба 10.65Г.099 | |
| 5 | Г***9 | Гайка М10-6Н.6.099 | |
| 6 | Г***9 | Гайка М8-6Н.6.099 | |
| 7 | Ш***9 | Шайба 8.65Г.099 | |
| 8 | С***0 | Скоба 1-22-20-26-90 | |
| 9 | В***6 | Винт ВМ8х16 | |
| 10 | 3***0 | Пульт управления | |
| 11 | В***9 | Винт В1.М6-6gХ 16.58.099 | |
| 12 | О***3 | Фланец | |
| 13 | Ш***9 | Шайба 6.65Г.099 | |
| 14 | О***3 | Шайба | |
| 15 | Г***9 | Гайка М6-6Н.6.099 | |
| 16 | Ш***9 | Шайба 8.02.Ст.З 099 | |
| 17 | О***1 | Шайба | |
| 18 | Б***9 | Болт М8.6gх25.58.019 | |
| 19 | З***4 | Скоба | |
| 20 | Ч***З | Двигатель Р = 7.5 квт, п—1500 об/мин., U = 380 В | |
| 22 | 3***2 | Штифт | |
| 23 | В***6 | Винт B1.M4-6gx30.58.096 | |
| 24 | О***7 | Колодка | |
| 25 | Г***6 | Гайка МЧ-6Н.6.096 | |
| 26 | Ш***9 | Шайба 4.02.СТ.З 099 | |
| 27 | П***д | Провод ПВ 42,5 660 | |
| 28 | Т***а | Трубка 331 ТВ-40 | |
| 29 | Ф***3 | Фара ФГ 16-Е СТУ-14/02 81-63 | |
| 30 | З***3 | Шайба | |
| 31 | Г***9 | Гайка 2М12Х1.5-6Н.6.099 | |
| 32 | В***9 | Винт BM10-6gx25.22H019 | |
| 33 | З***2 | Шкив d.160 | |
| 34 | 3***3 | Шкив | |
| 35 | Б***9 | Болт М10-6gх25.58.019 | |
| 36 | Ч***З | Двигатель Р = 3 кВт, п==1500 об/мин., U = 380 В | |
| 37 | 3***0 | Металлорукав | |
| 38 | З***0 | Кабель | |
| 39 | Ш***9 | Шплинт 4X28.019 | |
| 40 | Ш***9 | Шайба 16.02.Ст.З 099 | |
| 41 | З***3 | Кронштейн | |
| 42 | З***1 | Прокладка | |
| 43 | З***3 | Скоба | |
| 44 | З***4 | Провод | |
| 45 | Б***9 | Болт M8-6g X30.58.099 | |
| 46 | З***0 | Металлорукав | |
| 46 | Р***З | Металлорукав РЗ-Ц-Х-18УЗ |
