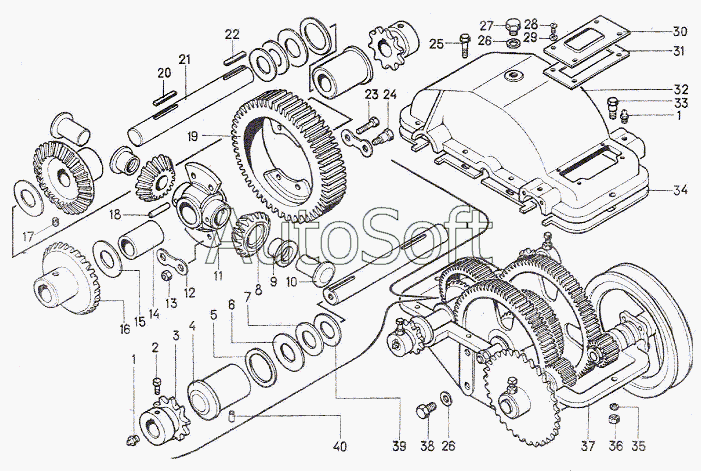

Каталог запасных частей к технике: Воронежсельмаш ЗПС-100, ЗМ-60 (2010). МЕХАНИЗМ САМОПЕРЕДВИЖЕНИЯ ЗП07.000
19
4
37
32
14
7
6
15
30
39
12
18
40
8
3
11
16
21
10
27
38
5
9
34
26
26
31
23
33
24
25
17
2
28
36
13
29
35
1
1
22
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***р | Масленка 1.2 Ц6хр | |
| 2 | В***9 | Винт ВМ8-6gx25.22H.019 | |
| 3 | З***8 | Звездочка z=10, t=19,05 | |
| 4 | 3***1 | Втулка | |
| 5 | 3***1 | Прокладка | |
| 6 | З***1 | Шайба | |
| 7 | З***1 | Шайба | |
| 8 | З***5 | Шестерня коническая z =17 | |
| 9 | З***3 | Втулка | |
| 10 | З***8 | Палец | |
| 11 | З***9 | Крестовина | |
| 12 | З***8 | Пластина | |
| 13 | Г***9 | Гайка М8.5.099 | |
| 14 | 3***5 | Втулка | |
| 15 | З***1 | Шайба | |
| 16 | З***3 | Колесо z=28 | |
| 17 | В***9 | Винт ВМ8-6gx10.22H.019 | |
| 18 | З***1 | Штифт | |
| 19 | З***0 | Колесо z = 50 | |
| 20 | Ш***6 | Шпонка 8X7X46 | |
| 21 | З***6 | Полуось | |
| 22 | Ш***0 | Шпонка 3-8X7X40 | |
| 23 | Б***9 | Болт М8Х25.58.099 | |
| 24 | Б***9 | Болт 1aM8-6gx28.58.099 | |
| 25 | Б***9 | Болт 1а M8-6gx40.58.099 | |
| 26 | О***0 | Прокладка | |
| 27 | З***3 | Пробка-сапун | |
| 28 | В***9 | Винт В1М6-6gx12.58.099 | |
| 29 | Ш***9 | Шайба 6.65Г.099 | |
| 30 | З***5 | Крышка | |
| 31 | О***3 | Прокладка | |
| 32 | З***8 | Крышка редуктора | |
| 33 | Б***9 | Болт М8Х40.58.099 | |
| 34 | З***5 | Прокладка | |
| 35 | Ш***9 | Шайба 8.65Г.099 | |
| 36 | Г***9 | Гайка М8.5.099 | |
| 37 | З***7 | Корпус редуктора | |
| 38 | О***3 | Пробка | |
| 39 | З***7 | Шайба | |
| 40 | З***2 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
