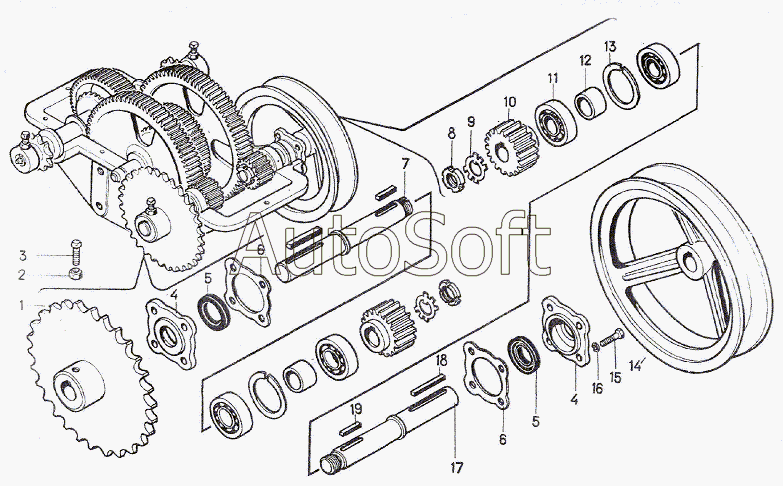

Каталог запасных частей к технике: Воронежсельмаш ЗПС-100, ЗМ-60 (2010). МЕХАНИЗМ САМОПЕРЕДВИЖЕНИЯ ЗП07.000
1
14
4
4
12
7
17
10
6
6
15
3
2
8
16
9
19
18
11
13
5
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | З***0 | Звездочка z=32, t=19,05 | |
| 2 | Г***9 | Гайка М10.5.099 | |
| 3 | B***9 | Bинт BM10-6gx25.22H.019 | |
| 4 | 3***9 | Крышка | |
| 5 | М***1 | Манжета 1.2.25X42-1 | |
| 6 | З***6 | Ось | |
| 7 | З***1 | Вал | |
| 8 | Г***5 | Гайка ВМ20Х1,5 711-05 | |
| 9 | Ш***9 | Шайба 20.02.099 | |
| 10 | З***1 | Шестерня z=17 | |
| 11 | 2***Г | Подшипник 205 Г | |
| 12 | З***6 | Втулка распорная | |
| 13 | К***Г | Кольцо 1В52.65Г | |
| 14 | 3***3 | Шкив | |
| 15 | Б***9 | Болт М8Х40.58.099 | |
| 16 | Ш***9 | Шайба 8.65Г.099 | |
| 17 | З***2 | Вал | |
| 18 | Ш***0 | Шпонка 2-8X7X50 | |
| 19 | Ш***6 | Шпонка 8X7X36 |
