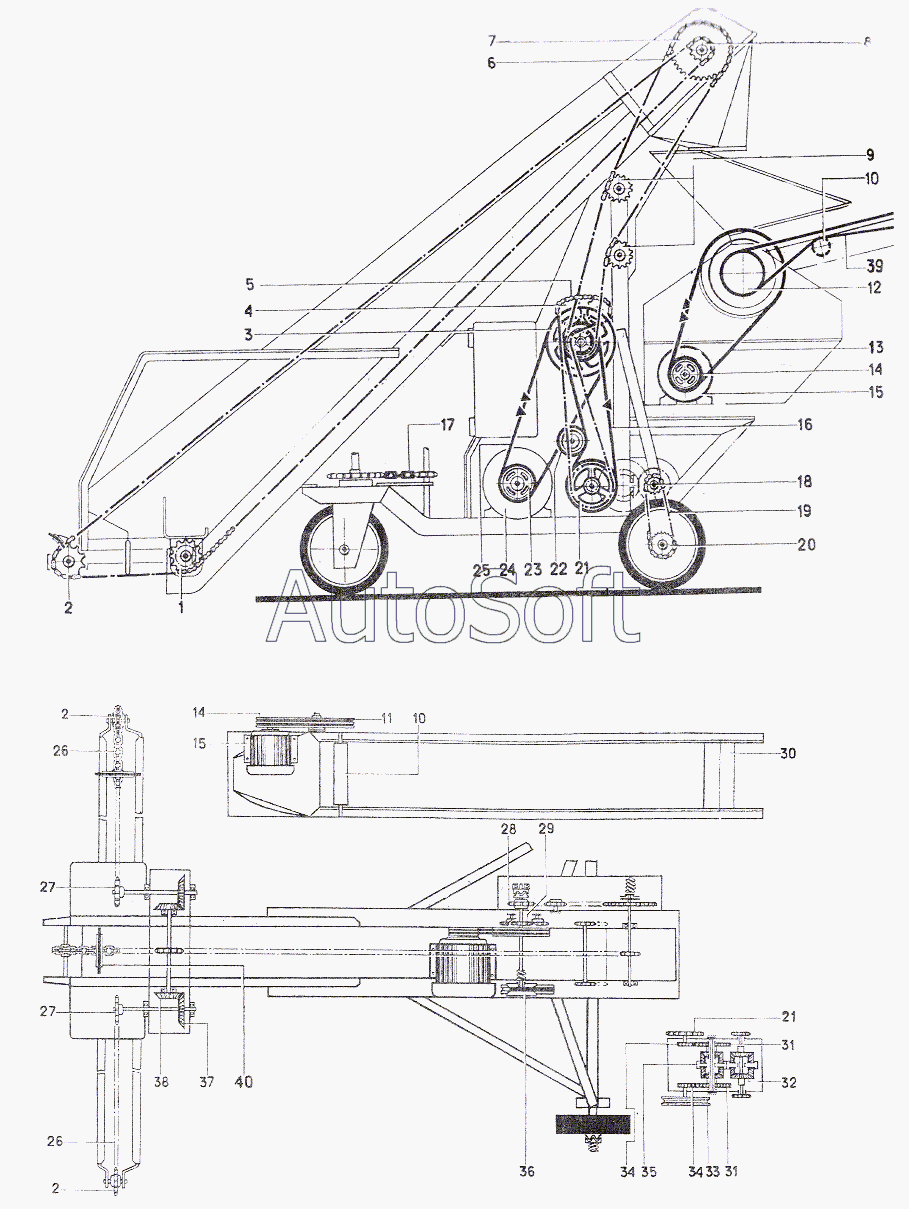

Каталог запасных частей к технике: Воронежсельмаш ЗПС-100, ЗМ-60 (2010). СХЕМА ПЕРЕДАЧ ЗП00.000К6
26
26
34
34
31
31
36
33
35
32
18
20
40
4
6
5
19
17
25
13
16
39
22
37
15
15
23
3
28
7
9
8
1
38
24
27
27
2
2
2
14
14
11
12
30
10
10
29
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | З***8 | Звездочка z=12, t=38 | |
| 2 | З***3 | Звездочка z-10, t=38,0 | |
| 3 | З***3 | Шкив d.315 | |
| 4 | З***0 | Звездочка натяжная z=16, t=19,05 | |
| 5 | П***5 | Цепь ПР-19,05-3180, L=2419,35 | |
| 6 | П***3 | Цепь ПРА-25, 4-6000, L=3683 | |
| 7 | З***0 | Звездочка z=36, t=25,4 | |
| 8 | Н***2 | Звездочка z=10, t=38 | |
| 9 | З***0 | Звездочка натяжная | |
| 10 | З***0 | Ролик | |
| 11 | З***8 | Шкивd.425 | |
| 12 | З***0 | Барабан приводной | |
| 13 | Б***Т | Ремень Б-2120Т | |
| 14 | З***3 | Шкив d.112 | |
| 15 | 4***З | Двигатель | |
| 16 | 1***0 | Ремень 1В-32-2000 | |
| 17 | П***5 | Цепь ПР-19,05-3180, L=1238,25 | |
| 18 | З***8 | Звездочка z=10, t=19,05 | |
| 19 | П***5 | Цепь ПР-19,05-3180, L=933,45 | |
| 20 | З***0 | Звездочка z=25, t=19,05 | |
| 21 | З***0 | Звездочка z=32, t=19,05 | |
| 22 | З***2 | Шкив натяжной | |
| 23 | З***2 | Шкив d.160 | |
| 24 | 4***З | Двигатель | |
| 25 | В***Т | Ремень В-2240Т | |
| 26 | З***0 | Цепь | |
| 27 | З***1 | Звездочка z=7, t=38 | |
| 28 | З***2 | Звездочка z=13, t=25,4 | |
| 29 | З***0 | Звездочка z=16, t=19,05 | |
| 30 | З***А | Барабан натяжной | |
| 31 | З***0 | Блок зубчатый z=82, t=28 | |
| 32 | З***3 | Колесо z=28 | |
| 33 | З***3 | Шкив d.236 | |
| 34 | З***1 | Шестерня z=17 | |
| 35 | З***1 | Блок шестерен конических | |
| 36 | З***5 | Шкив d.160 | |
| 37 | З***9 | Колесо z=36 | |
| 38 | З***1 | Шестерня z=18 | |
| 39 | З***9 | Ремень бесконечный | |
| 40 | З***0 | Цепь |
