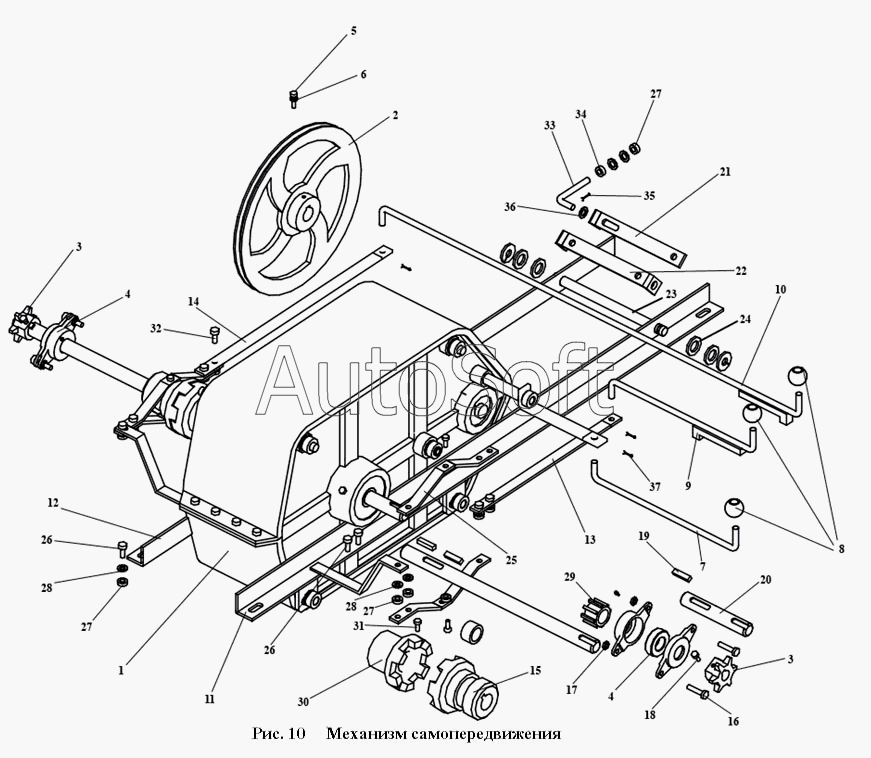

Каталог запасных частей к технике: Воронежсельмаш ПЗМ-80 (2006). ОВИ 06.000-02 Механизм самопередвижения
29
20
21
22
23
24
25
26
26
27
27
27
28
28
19
30
31
32
33
34
35
36
37
10
2
3
3
4
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***0 | Редуктор | |
| 2 | О***2 | Шкив | |
| 3 | Н***2 | Звёздочка | |
| 4 | С***0 | Подшипник | |
| 5 | О***5 | Винт | |
| 6 | Г***9 | Гайка М10-6Н.6.019 | |
| 7 | О***1 | Рукоятка | |
| 8 | О***4 | Ролик | |
| 9 | О***0 | Рукоятка | |
| 10 | О***1 | Рукоятка | |
| 11 | О***1 | Уголок | |
| 12 | О***1 | Уголок | |
| 13 | О***1 | Рычаг | |
| 14 | О***1 | Рычаг | |
| 15 | О***4 | Полумуфта подвижная | |
| 16 | Б***9 | Болт М10х30.58.019 | |
| 17 | Ш***5 | Шайба 10.65Г.05 | |
| 18 | О***1 | Винт | |
| 19 | Ш***0 | Шпонка 2-8х7х70 | |
| 20 | О***4 | Полуось | |
| 21 | О***5 | Планка | |
| 22 | М***3 | Скоба | |
| 23 | М***0 | Ось | |
| 24 | Ш***9 | Шайба 16.02.019 | |
| 25 | О***7 | Вилка | |
| 26 | Б***9 | Болт М12х30.58.019 | |
| 27 | Г***9 | Гайка М12.6.019 | |
| 28 | Ш***5 | Шайба 12.65Г.05 | |
| 29 | О***3 | Кольцо упорное | |
| 30 | О***0 | Полумуфта неподвижная | |
| 31 | О***2 | Винт | |
| 32 | Б***9 | Болт М12х40.58.019 | |
| 33 | О***1 | Шпилька | |
| 34 | Ш***9 | Шайба 12.02.019 | |
| 35 | Ш***9 | Шплинт 3,2х20.019 | |
| 36 | Ш***9 | Шайба 12.02.019 | |
| 37 | Ш***9 | Шплинт 4х28.019 |
