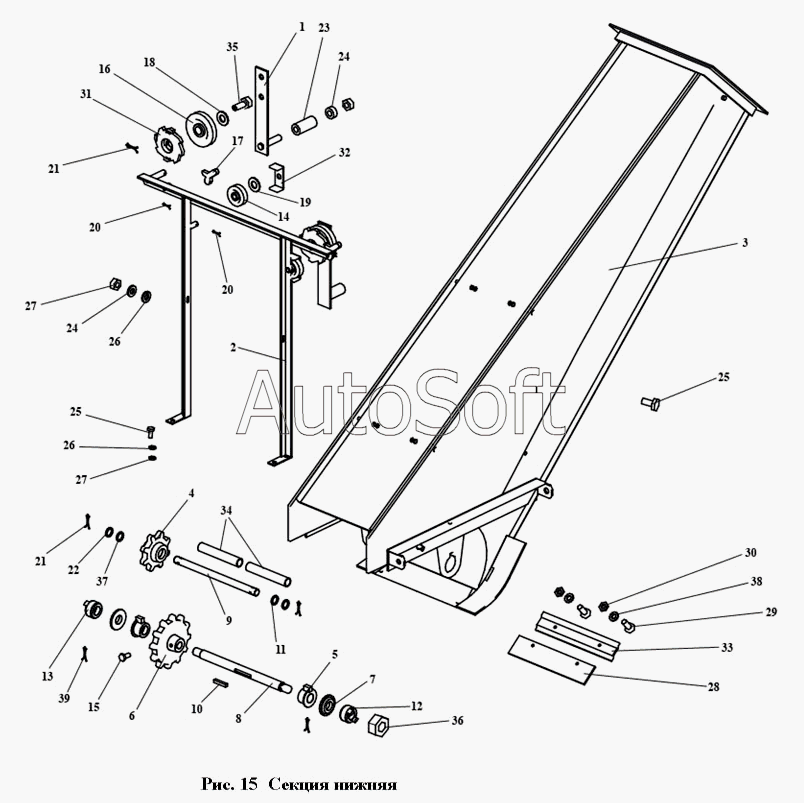

Каталог запасных частей к технике: Воронежсельмаш ПЗМ-80 (2006). ЗПМ 05.000 Секция нижняя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
24
25
25
26
26
27
27
28
29
30
31
32
33
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***6 | Рукоятка | |
| 2 | З***0 | Рамка | |
| 3 | З***0 | Секция | |
| 4 | О***0 | Звёздочка | |
| 5 | С***0 | Подшипник | |
| 6 | О***1 | Звёздочка | |
| 7 | О***1 | Шайба | |
| 8 | З***4 | Вал | |
| 9 | З***9 | Вал | |
| 10 | Ш***6 | Шпонка 2-2х7х56 | |
| 11 | Ш***9 | Шайба 20.02.019 | |
| 12 | М***2 | Головка | |
| 13 | М***1 | Головка | |
| 14 | О***9 | Ролик | |
| 15 | О***5 | Винт | |
| 16 | О***9 | Барабан | |
| 17 | О***А | Собачка | |
| 18 | Ш***9 | Шайба 16.02.019 | |
| 19 | Ш***9 | Шайба 10.02.019 | |
| 20 | Ш***9 | Шплинт 2,5х22.019 | |
| 21 | Ш***9 | Шплинт 4х28.019 | |
| 22 | Ш***9 | Шайба 20.02.019 | |
| 23 | М***А | Ручка | |
| 24 | Ш***9 | Шайба 8.02.019 | |
| 25 | Б***9 | Болт М8х25.58.019 | |
| 26 | Ш***5 | Шайба 8 65Г.05 | |
| 27 | Г***9 | Гайка М8.6.019 | |
| 28 | З***3 | Накладка | |
| 29 | В***9 | Винт ВМ6-6gх25.58.019 | |
| 30 | Г***9 | Гайка М6.6.019 | |
| 31 | О***1 | Храповик | |
| 32 | О***6 | Скоба | |
| 33 | З***4 | Планка | |
| 34 | З***2 | Втулка | |
| 35 | В***9 | Винт ВM6-6gx16.58.019 | |
| 36 | Г***9 | Гайка М10.6.019 | |
| 37 | Ш***9 | Шайба 20.02.019 | |
| 38 | Ш***5 | Шайба 6.65Г.05 | |
| 39 | Ш***9 | Шплинт 5х28.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
