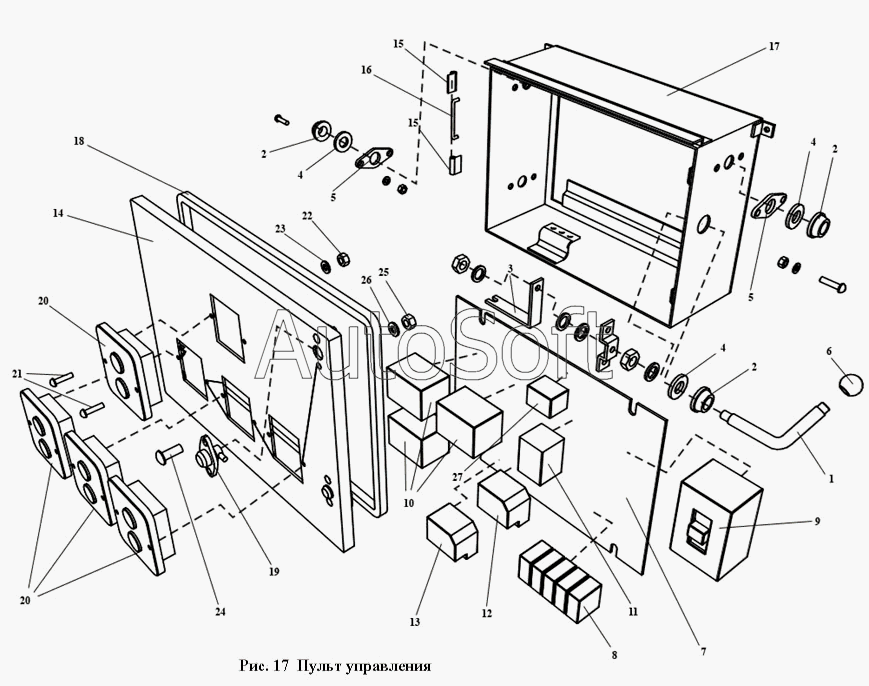

Каталог запасных частей к технике: Воронежсельмаш ПЗМ-80 (2006). ППИ 07.010 Пульт управления
4
4
4
17
16
15
15
14
13
12
11
10
9
8
7
6
5
5
18
3
2
2
2
1
27
26
25
24
23
22
21
20
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***1 | Рукоятка | |
| 2 | О***3 | Фланец | |
| 3 | О***1 | Уголок | |
| 4 | П***6 | Прокладка | |
| 5 | О***1 | Шайба | |
| 6 | О***4 | Ролик | |
| 7 | П***1 | Панель | |
| 8 | Б***2 | Блок зажимов БЗН19-25.31205В0042 | |
| 9 | А***Б | Выключатель | |
| 10 | 3***3 | Пускатель ПМЕ-111 | |
| 11 | П***В | Пускатель ПМЛ-1100 380В | |
| 12 | Р***4 | Реле электротепловое, РТТ-111УХЛ4 | |
| 13 | Р***4 | Реле электротепловое, РТТ-111УХЛ4 | |
| 14 | П***2 | Дверца | |
| 15 | О***0 | Петля | |
| 16 | П***1 | Ось | |
| 17 | П***0 | Корпус | |
| 18 | М***2 | Уплотнение | |
| 19 | С***0 | Замок | |
| 20 | П***2 | Пост кнопочный, ПКБ 622-2У2 | |
| 21 | В***6 | Винт В.М4-6gХ20.58.016 | |
| 22 | Г***6 | Гайка М4-6Н.6.016 | |
| 23 | Ш***5 | Шайба 4.65Г.05 | |
| 24 | В***6 | Винт В.М5-6gХ20.58.016 | |
| 25 | Г***6 | Гайка М5-6Н.6.016 | |
| 26 | Ш***5 | Шайба 5.65Г.05 | |
| 27 | Р***4 | Реле электротепловое |
