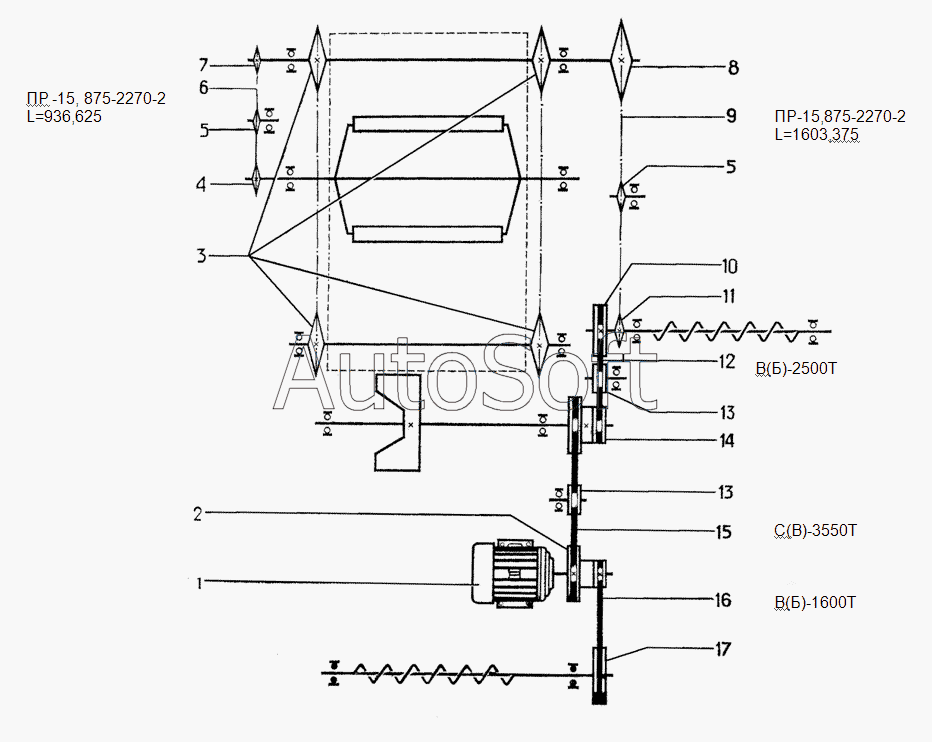

Каталог запасных частей к технике: Воронежсельмаш МПО-50 (2006). Схема расположения ремней, цепей, шкивов и звездочек
7
15
12
16
9
6
1
4
8
5
5
11
17
14
2
3
10
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***З | Двигатель | |
| 2 | М***1 | Шкив | |
| 3 | М***4 | Звездочка | |
| 4 | Н***3 | Звездочка | |
| 5 | М***0 | Звездочка натяжная | |
| 6 | П***2 | Цепь | |
| 7 | Н***0 | Звездочка сварная | |
| 8 | Н***8 | Звездочка | |
| 9 | П***2 | Цепь | |
| 10 | М***3 | Шкив | |
| 11 | М***3 | Звездочка | |
| 12 | В***с | Ремень | |
| 13 | М***0 | Шкив | |
| 14 | М***2 | Шкив | |
| 15 | С***с | Ремень | |
| 16 | В***с | Ремень | |
| 17 | М***5 | Шкив |
