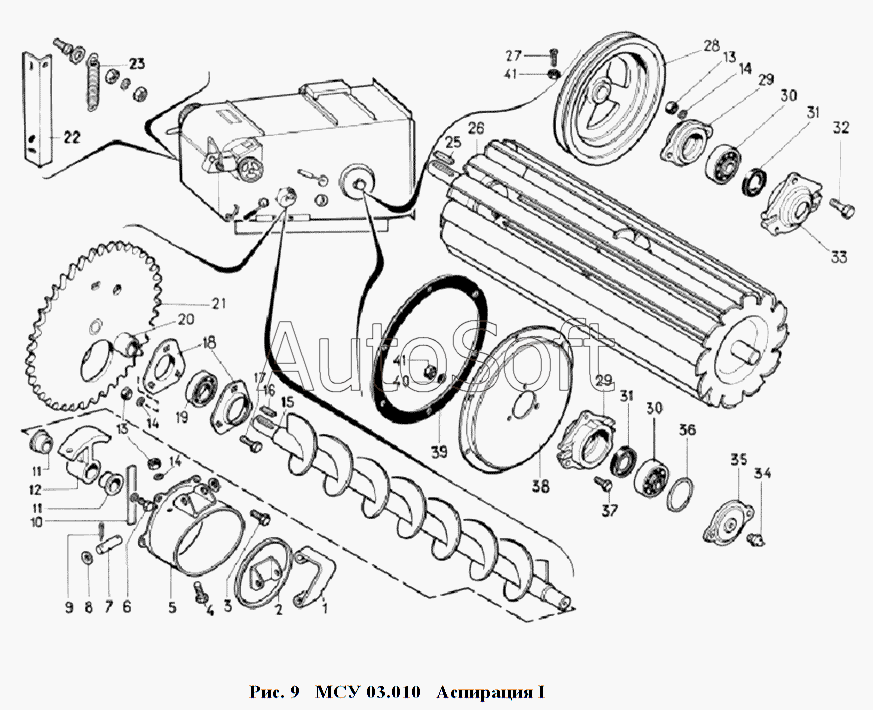

Каталог запасных частей к технике: Воронежсельмаш МС-4,5 (2006). МСУ 03.010 Аспирация I
21
15
26
2
5
28
12
22
38
18
10
1
23
7
27
20
39
29
29
33
35
36
11
11
3
6
4
32
37
17
13
13
41
41
14
14
80
8
30
30
19
34
31
31
16
25
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***3 | Рычаг | |
| 2 | М***0 | Заслонка | |
| 3 | М***6 | Болт | |
| 4 | М***5 | Болт | |
| 5 | М***0 | Труба | |
| 6 | М***0 | Болт | |
| 7 | М***7 | Ось | |
| 8 | 1***2 | Шайба | |
| 9 | 3***0 | Шплинт | |
| 10 | М***2 | Ворошитель | |
| 11 | Н***А | Втулка | |
| 12 | М***6 | Корпус подшипника | |
| 13 | М***8 | Гайка | |
| 14 | 8***Г | Шайба | |
| 15 | М***0 | Шнек | |
| 16 | 2***1 | Шпонка | |
| 17 | М***0 | Болт | |
| 18 | Н***3 | Полукорпус подшипника | |
| 19 | 1***6 | Подшипник | |
| 20 | М***4 | Кольцо | |
| 21 | М***0 | Звездочка | |
| 22 | М***3 | Колебатель | |
| 23 | М***6 | Пружина | |
| 25 | 2***6 | Шпонка | |
| 26 | М***0 | Ротор | |
| 27 | О***1 | Винт | |
| 28 | М***2 | Шкив | |
| 29 | Н***5 | Корпус подшипника | |
| 30 | 1***6 | Подшипник | |
| 31 | 1***1 | Манжета | |
| 32 | М***0 | Болт | |
| 33 | Н***3 | Корпус подшипника | |
| 34 | 1***I | Масленка | |
| 35 | Н***6 | Крышка подшипника | |
| 36 | Н***4 | Кольцо распорное | |
| 37 | М***0 | Болт | |
| 38 | М***4 | Крышка | |
| 39 | М***4 | Прокладка | |
| 41 | М***0 | Гайка | |
| 80 | 1***Г | Шайба |
