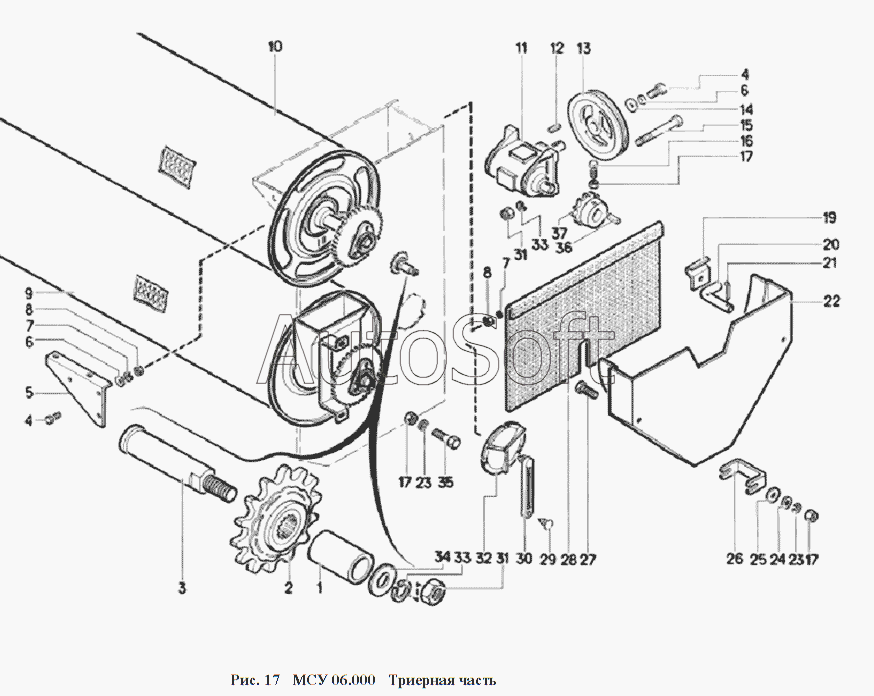

Каталог запасных частей к технике: Воронежсельмаш МС-4,5 (2006). МСУ 06.000 Триерная часть
23
23
4
4
27
35
15
8
8
17
17
17
31
31
7
7
11
33
33
6
6
24
34
25
12
36
21
26
9
22
2
28
13
19
5
14
10
20
37
16
3
1
30
29
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***1 | Втулка | |
| 2 | С***0 | Звездочка | |
| 3 | С***1 | Ось | |
| 4 | М***6 | Болт | |
| 5 | М***6 | Кронштейн | |
| 6 | 8***0 | Шайба | |
| 7 | 8***Г | Шайба | |
| 8 | М***8 | Гайка | |
| 9 | М***0 | Триер овсюжный | |
| 10 | М***0 | Триер кукольный | |
| 11 | Н***I | Редуктор унифицированный | |
| 12 | 2***8 | Шпонка | |
| 13 | С***2 | Шкив | |
| 14 | З***7 | Шайба | |
| 15 | М***0 | Болт | |
| 16 | О***1 | Винт | |
| 17 | М***0 | Гайка | |
| 19 | М***5 | Скоба | |
| 20 | М***5 | Ось | |
| 21 | 3***0 | Шплинт | |
| 22 | С***0 | Приемник | |
| 23 | 1***Г | Шайба | |
| 24 | 1***2 | Шайба | |
| 25 | 1***2 | Шайба | |
| 26 | М***5 | Кронштейн | |
| 27 | М***5 | Болт | |
| 28 | М***0 | Шторка | |
| 29 | М***9 | Заклепка | |
| 30 | М***8 | Плечо | |
| 31 | М***2 | Гайка | |
| 32 | Б***1 | Крышка | |
| 33 | 1***Г | Шайба | |
| 34 | 1***2 | Шайба | |
| 35 | М***5 | Болт | |
| 36 | 2***0 | Шпонка | |
| 37 | С***1 | Звездочка |
