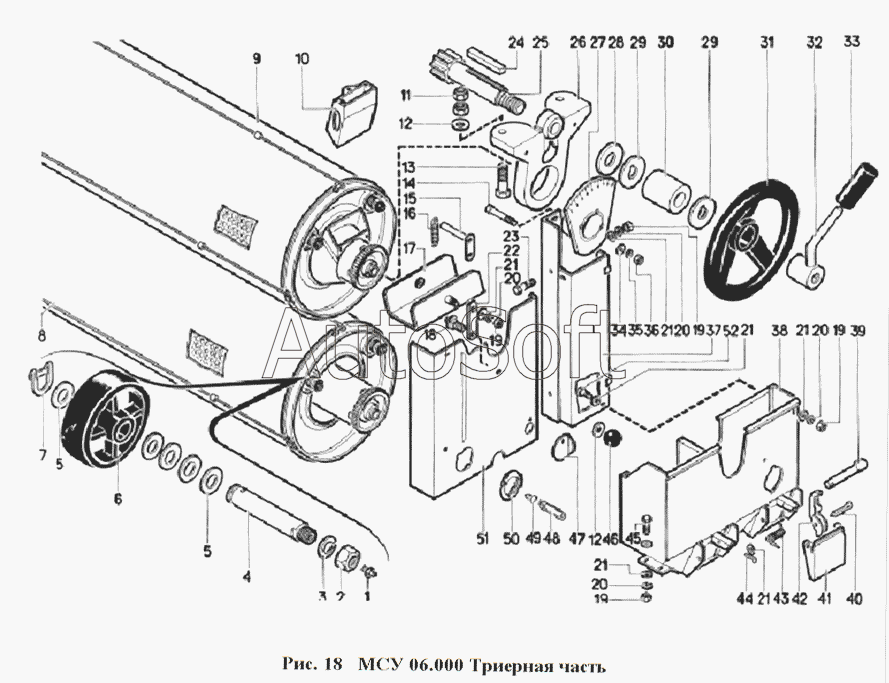

Каталог запасных частей к технике: Воронежсельмаш МС-4,5 (2006). МСУ 06.000 Триерная часть
9
8
32
17
37
38
10
51
51
25
31
25
42
41
47
29
29
22
15
39
43
4
16
30
33
48
49
27
47
50
6
28
7
14
45
23
18
13
36
19
19
19
19
11
2
35
20
20
20
20
3
34
34
21
21
21
21
21
21
12
12
5
5
1
24
44
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***I | Масленка | |
| 2 | М***6 | Гайка | |
| 3 | 1***Г | Шайба | |
| 4 | М***4 | Ось | |
| 5 | 2***2 | Шайба | |
| 6 | В***П | Ролик | |
| 7 | Ш***4 | Шайба | |
| 8 | М***0 | Триер овсюжный | |
| 9 | М***0 | Триер кукольный | |
| 10 | М***0 | Течка | |
| 11 | М***2 | Гайка | |
| 12 | 1***2 | Шайба | |
| 13 | М***5 | Болт | |
| 14 | М***0 | Болт | |
| 15 | М***2 | Плечо | |
| 16 | М***6 | Пружина | |
| 17 | М***0 | Заслонка | |
| 18 | М***5 | Болт | |
| 19 | М***8 | Гайка | |
| 20 | 8***Г | Шайба | |
| 21 | 8***2 | Шайба | |
| 22 | М***4 | Плечо | |
| 23 | М***5 | Болт | |
| 24 | 2***0 | Шпонка | |
| 25 | М***0 | Вал шестерня | |
| 25 | С***3 | Кронштейн | |
| 27 | М***1 | Сектор | |
| 28 | 5***4 | Накладка фрикционная | |
| 29 | Б***4 | Шайба | |
| 30 | М***2 | Втулка | |
| 31 | З***0 | Маховичок | |
| 32 | М***0 | Рычаг | |
| 33 | М***1 | Ручка | |
| 34 | 6***2 | Шайба | |
| 35 | 6***Г | Шайба | |
| 36 | М***6 | Гайка | |
| 37 | М***0 | Стенка | |
| 38 | М***0 | Приемник | |
| 39 | М***6 | Ось | |
| 40 | 4***0 | Шплинт | |
| 41 | М***3 | Заслонка | |
| 42 | М***1 | Рычаг | |
| 43 | М***9 | Пружина | |
| 44 | 2***6 | Шплинт | |
| 45 | М***0 | Болт | |
| 47 | М***7 | Заслонка | |
| 47 | О***4 | Ручка | |
| 48 | М***8 | Плечо | |
| 49 | М***9 | Заклепка | |
| 50 | С***1 | Крышка | |
| 51 | М***0 | Стенка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
