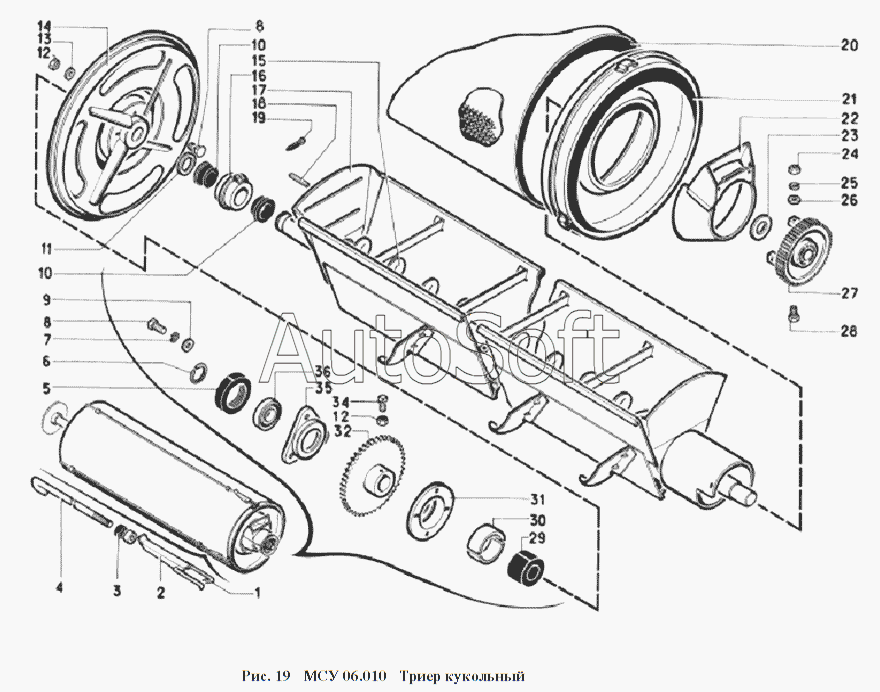

Каталог запасных частей к технике: Воронежсельмаш МС-4,5 (2006). МСУ 06.010 Триер кукольный
17
15
14
22
27
21
32
20
35
16
31
30
2
34
4
1
29
3
10
10
5
11
28
8
8
24
12
12
25
7
26
9
13
23
19
18
6
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***2 | Серьга | |
| 2 | С***9 | Рычаг | |
| 3 | С***5 | Кольцо | |
| 4 | С***2 | Стяжка | |
| 5 | С***2 | Обойма | |
| 6 | 2***5 | Кольцо | |
| 7 | 1***Г | Шайба | |
| 8 | М***5 | Болт | |
| 9 | 1***9 | Шайба | |
| 10 | З***3 | Втулка | |
| 11 | М***3 | Кольцо | |
| 12 | М***9 | Гайка | |
| 13 | 1***9 | Шайба | |
| 14 | М***0 | Розетка | |
| 15 | М***0 | Шнек | |
| 16 | З***1 | Подшипник | |
| 17 | М***0 | Лоток | |
| 18 | 2***0 | Шплинт | |
| 19 | 5***9 | Шплинт | |
| 20 | З***1 | Цилиндр триерный | |
| 21 | С***0 | Розетка | |
| 22 | М***0 | Течка | |
| 23 | 3***9 | Шайба | |
| 24 | М***9 | Гайка | |
| 25 | 6***Г | Шайба | |
| 26 | 6***9 | Шайба | |
| 27 | М***и | Колесо зубчатое | |
| 28 | М***0 | Болт | |
| 29 | С***1 | Втулка | |
| 30 | С***2 | Вкладыш | |
| 31 | С***1 | Крышка | |
| 32 | С***2 | Звездочка сварная | |
| 34 | О***1 | Винт | |
| 35 | С***1 | Корпус подшипника | |
| 36 | 1***7 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
