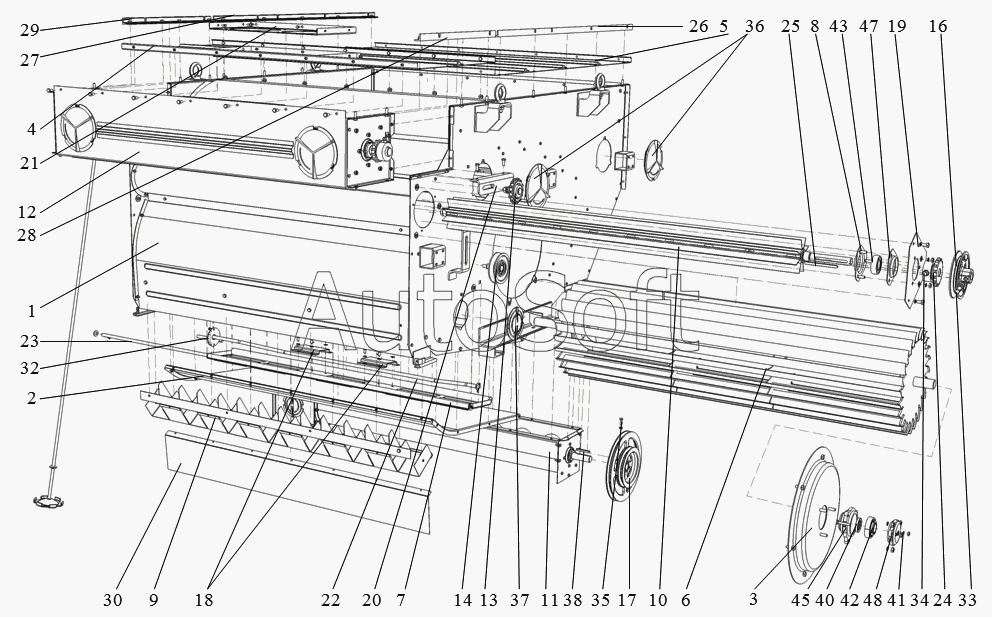

Каталог запасных частей к технике: Воронежсельмаш СВУ-60 (2006). Аспирация I
29
21
22
23
24
25
26
27
28
20
30
34
35
36
37
38
41
48
10
2
3
4
5
6
7
8
9
1
11
12
13
14
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***А | Корпус | |
| 2 | С***А | Дно | |
| 3 | С***0 | Фланец | |
| 4 | С***А | Крышка | |
| 5 | С***0 | Крыша | |
| 6 | С***0 | Вентилятор | |
| 7 | С***0 | Заслонка | |
| 8 | С***0 | Полукорпус подшипника | |
| 9 | С***А | Делитель | |
| 10 | С***А | Битер | |
| 11 | С***А | Шнек | |
| 12 | С***А | Шнек распределительный | |
| 13 | С***0 | Звездочка | |
| 14 | М***0 | Ролик натяжной | |
| 16 | С***2 | Шкив | |
| 17 | С***3 | Шкив | |
| 18 | С***А | Прижим | |
| 20 | С***4 | Кронштейн | |
| 21 | С***А | Основание | |
| 22 | С***5 | Ось | |
| 23 | С***А | Шарнир | |
| 24 | С***2 | Звездочка | |
| 25 | С***3 | Шпонка сталь шпоночная 8х7 ГОСТ 8787-68 L=100-1 мм | |
| 26 | С***А | Уголок | |
| 27 | С***1 | Уголок | |
| 28 | С***А | Уголок | |
| 29 | С***1 | Уголок | |
| 30 | С***1 | Уплотнение | |
| 34 | О***2 | Винт | |
| 35 | О***5 | Винт | |
| 36 | Б***7 | Крышка | |
| 37 | С***4 | Крышка | |
| 38 | 8***8 | Шпонка | |
| 41 | 1***4 | Масленка | |
| 48 | Н***7 | Крышка подшипника |
