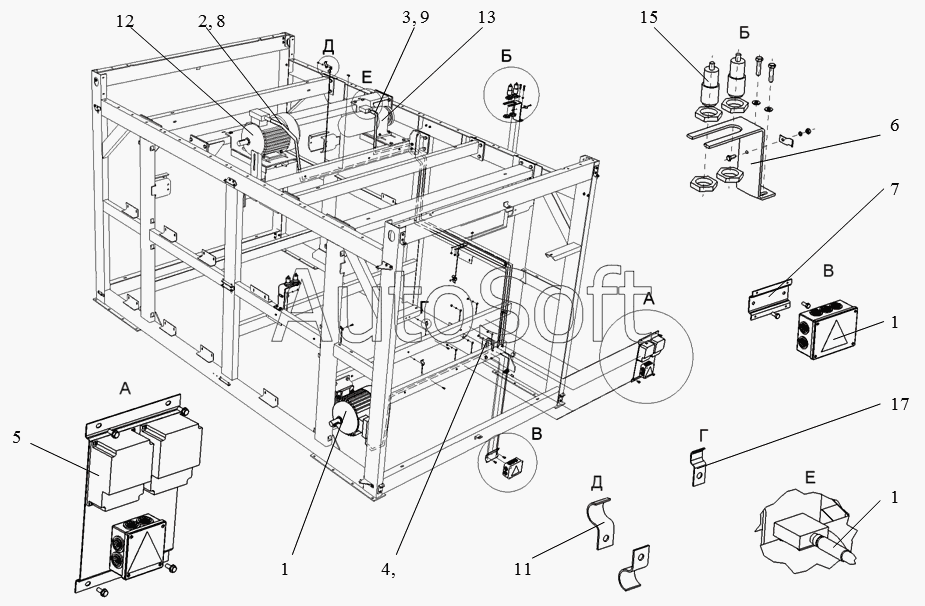

Каталог запасных частей к технике: Воронежсельмаш СВУ-60 (2006). Электрооборудование
9
17
15
13
12
11
1
1
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Коробка клеммная | |
| 2 | С***0 | Разделка кабеля | |
| 3 | С***1 | Разделка кабеля | |
| 4 | С***2 | Разделка кабеля | |
| 5 | С***0 | Модуль контроля | |
| 6 | С***1 | Кронштейн | |
| 7 | С***3 | Кронштейн | |
| 8 | С***1 | Труба | |
| 9 | С***1 | Труба | |
| 10 | С***2 | Труба | |
| 11 | О***1 | Скоба | |
| 12 | 4***3 | Электродвигатель, Р=11 кВт, n=1500 об/мин, 380 В, 50 Гц | |
| 13 | 4***1 | Мотор-редуктор 4МЦ2С-63-280-2,2G 110ЦУ3 | |
| 14 | 4***3 | Электродвигатель, Р=5,5 кВт, n=1000 об/мин, 380 В, 50 Гц JM1081 | |
| 15 | V***1 | Датчик емкостный VSP-DD-4000 ТУ-ВАЮУ 421451.001 | |
| 16 | G***5 | Муфта соединительная | |
| 17 | 6***4 | Скоба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
