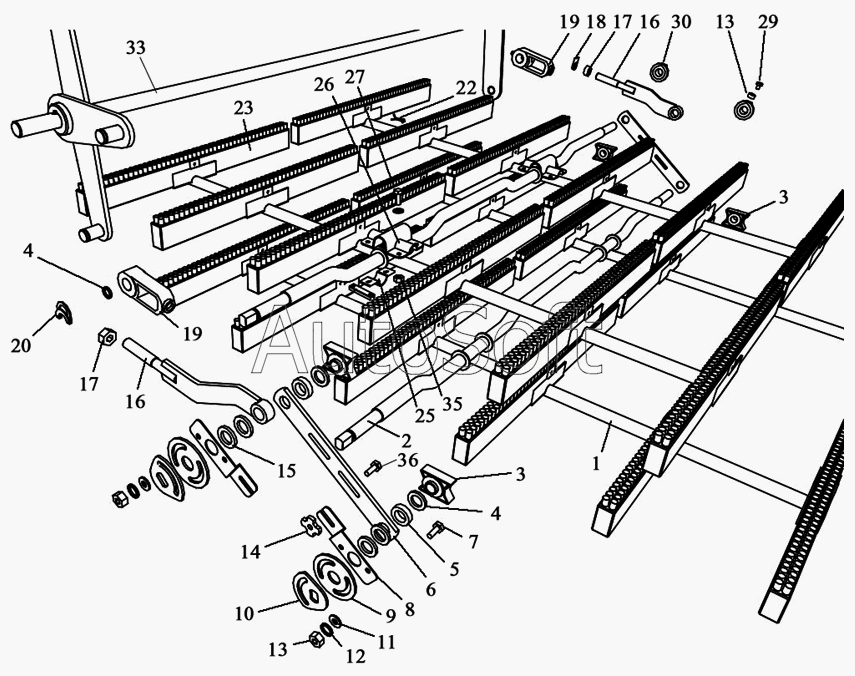

Каталог запасных частей к технике: Воронежсельмаш ЗВС-20А (2006). Механизма очистки решет нижнего стана
35
13
13
17
17
12
11
18
20
22
36
7
4
4
6
33
1
16
16
14
19
19
30
9
10
2
26
25
8
5
3
3
29
23
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | З***0 | Щеткодержатель | |
| 2 | З***0 | Вал коленчатый | |
| 3 | О***6 | Ползун | |
| 4 | О***5 | Шайба | |
| 5 | З***4 | Втулка | |
| 6 | З***) | Планка соединительная | |
| 7 | Б***0 | Болт М10х30 | |
| 8 | О***8 | Регулятор | |
| 9 | В***) | Шайба | |
| 10 | В***8 | Шайба | |
| 11 | Ш***8 | Шайба 10.02.019 ГОСТ 11371-78 | |
| 12 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 13 | Г***1 | Гайка М10-6Н.6.019 ГОСТ 5915-71 | |
| 14 | О***1 | Гайка | |
| 16 | З***1 | Шатун | |
| 17 | Г***1 | Гайка М20-6Н.6.019 ГОСТ 5915-71 | |
| 18 | Ш***8 | Шайба 20.02.019 ГОСТ 11371-78 | |
| 19 | О***) | Головка | |
| 20 | Ш***) | Шайба ШЕЗ-25.019 ГОСТ 13463-71 (МН787-60) | |
| 22 | Ш***8 | Шплинт 4х36.019 ГОСТ 397-78 | |
| 23 | Щ***0 | Щетка 2Г-0,40-25-30-670 ГОСТ 9024-70 | |
| 25 | З***) | Хомут | |
| 26 | З***2 | Обойма | |
| 27 | Б***1 | Болт М8х30 56.019 ГОСТ 7802-81 | |
| 29 | О***1 | Винт | |
| 30 | О***1 | Кольцо упорное | |
| 31 | З***0 | Шатун | |
| 32 | О***1 | Шток | |
| 33 | З***0 | Вал привода щеток | |
| 35 | Г***1 | Гайка М8-6Н.6.019 ГОСТ 5915-71 | |
| 36 | Б***0 | Болт М8.6gх25.58.019 ГОСТ 4498-70 | |
| 37 | Ш***8 | Шплинт 4х28.019 ГОСТ 397-78 | |
| 38 | Ш***8 | Шайба 8.02.019 ГОСТ 11371-78 | |
| 39 | Ш***8 | Шайба 12.02.019 ГОСТ 11371-78 | |
| 40 | Ш***8 | Шайба 16.02.019 ГОСТ 11371-78 | |
| 41 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 42 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 44 | З***5 | Шайба | |
| 45 | З***7 | Шайба |
