Каталог запасных частей к технике: Воронежсельмаш ЗВС-20А (2006). Электрооборудование
1
8
4
4
10
10
22
5
5
23
3
3
9
9
6
21
17
17
7
25
12
30
11
28
16
29
14
24
2
2
13
26

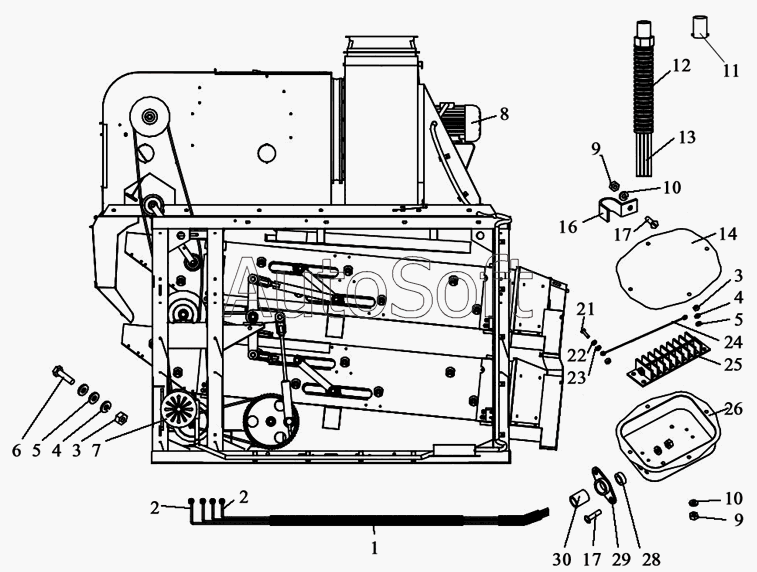

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЗВТ 88.010 | З***0 | Металлорукав | |
| ЗВТ 88.010-01 | З***1 | Металлорукав | |
| 1 | Р***0 | Рукав Р3-Цхр-X-III-18Y1 L=2100 | |
| 2 | З***1 | Провод | |
| 3 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 4 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 5 | Ш***8 | Шайба 10.02.019 ГОСТ 11371-78 | |
| 6 | Б***0 | Болт М10-6gх35.58.019 ГОСТ 7798-70 | |
| 7 | Д***) | Двигатель 4А100L 6УПУЗ Р=2,2кВт n=1000об/мин (AЦP 100L6УЗ) | |
| 8 | Д***н | Двигатель 4А112МЧУПУЗ Р=5,5кВт n=1500об/мин | |
| 9 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 10 | Ш***0 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 11 | О***8 | Втулка | |
| 12 | Р***0 | Рукав Р3-Цхр-X-III-18Y1 L=3260 | |
| 13 | З***1 | Провод | |
| 14 | З***5 | Крышка | |
| 16 | О***1 | Скоба | |
| 17 | В***0 | Винт ВМ6-6gх16.58.019 ГОСТ 17473-80 | |
| 21 | В***0 | Винт ВМ5-6gх16.58.019 ГОСТ 17473-80 | |
| 22 | Ш***0 | Шайба 5.65Г.05 ГОСТ 6402-70 | |
| 23 | Ш***8 | Шайба 5.02.019 ГОСТ 11371-78 | |
| 24 | З***3 | Провод | |
| 25 | Б***2 | Блок зажимов БЗН-19-25.312.05.Е00У2 | |
| 26 | З***А | Коробка клемная | |
| 28 | О***3 | Шайба | |
| 29 | О***3 | Фланец | |
| 30 | З***2 | Трубка 3,31-ТВ-40,18 белая, 1 сорта ГОСТ 19034-82 L=50+5 |
