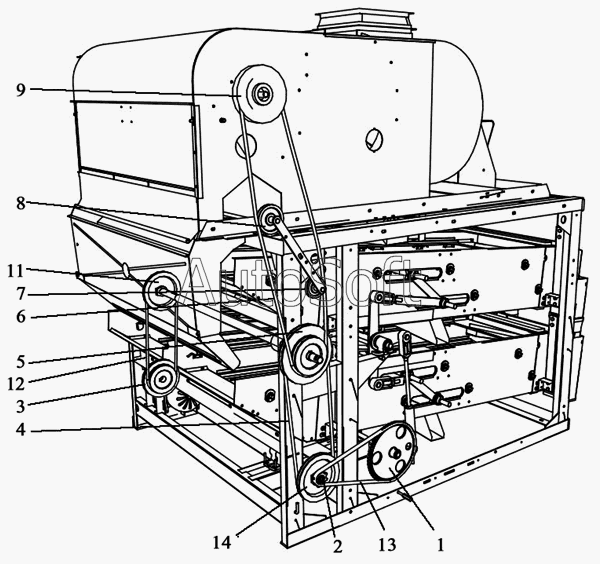

Каталог запасных частей к технике: Воронежсельмаш ЗВС-20А (2006). Схема расположения ремней
1
13
3
5
9
14
11
8
7
2
4
6
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | З***0 | Звездочка | |
| 2 | Ц***0 | Цепь ПР-12,05 31 80 | |
| 3 | З***1 | Шкив | |
| 4 | Р***Т | Ремень клиновой В (Б) 1800Т | |
| 5 | Н***А | Шкив Н 209.006А | |
| 6 | Р***Т | Ремень клиновой В (Б) 3150Т | |
| 7 | М***0 | Ролик натяжной | |
| 8 | С***0 | Ролик натяжной | |
| 9 | З***2 | Шкив | |
| 11 | З***5 | Шкив | |
| 12 | Р***Т | Ремень клиновой В(Б) 2360Т | |
| 13 | С***2 | Звездочка | |
| 14 | Н***А | Шкив Н 209.017А |
