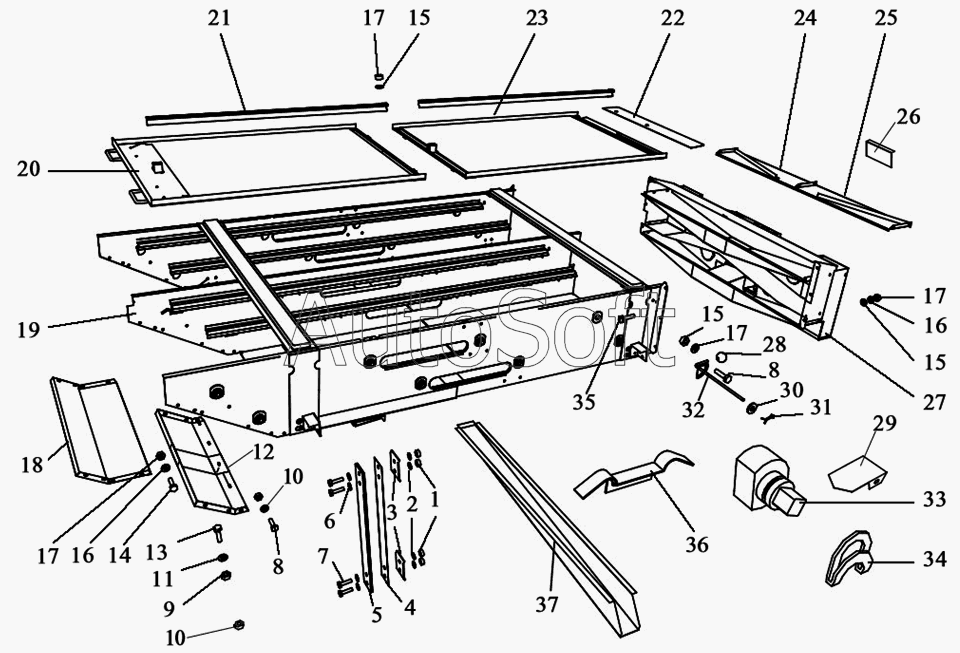

Каталог запасных частей к технике: Воронежсельмаш ЗВС-20А (2006). Стан верхний
19
23
20
22
24
25
27
32
21
33
29
12
18
37
26
3
34
36
5
4
28
13
14
8
8
35
7
9
17
17
17
17
1
10
10
16
16
2
11
15
15
15
6
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М10 | |
| 2 | Ш***Г | Шайба 10.65Г | |
| 3 | З***9 | Накладка | |
| 4 | З***8 | Подвеска | |
| 5 | З***1 | Накладка | |
| 6 | Ш***2 | Шайба 10.02 | |
| 7 | Б***5 | Болт М10х35 | |
| 8 | Б***0 | Болт М8х20 | |
| 9 | Г***6 | Гайка М6 | |
| 10 | Ш***Г | Шайба 6.65Г | |
| 11 | Ш***2 | Шайба 6.02 | |
| 12 | З***3 | Лист | |
| 13 | Б***6 | Болт М6х16 | |
| 14 | Б***6 | Болт М8х16 | |
| 15 | Ш***2 | Шайба 8.02 | |
| 16 | Ш***Г | Шайба 8.65Г | |
| 17 | Г***8 | Гайка М8 | |
| 18 | З***6 | Лист | |
| 19 | З***0 | Корпус стана | |
| 20 | З***0 | Рамка | |
| 21 | З***0 | Рейка прижимная | |
| 22 | З***0 | Прижим | |
| 23 | З***0 | Рамка | |
| 24 | З***0 | Скат | |
| 25 | З***1 | Скат | |
| 26 | С***3 | Заслонка | |
| 27 | З***0 | Остов приемника | |
| 28 | О***4 | Ролик | |
| 29 | З***1 | Заслонка | |
| 30 | Ш***2 | Шайба 12.02 | |
| 31 | Ш***0 | Шплинт 3,2х20 | |
| 32 | З***0 | Рукоятка | |
| 33 | О***1 | Кулачок | |
| 34 | О***6 | Шайба | |
| 35 | Б***5 | Болт М8х25 | |
| 36 | З***9 | Пружина | |
| 37 | З***) | Течка |
