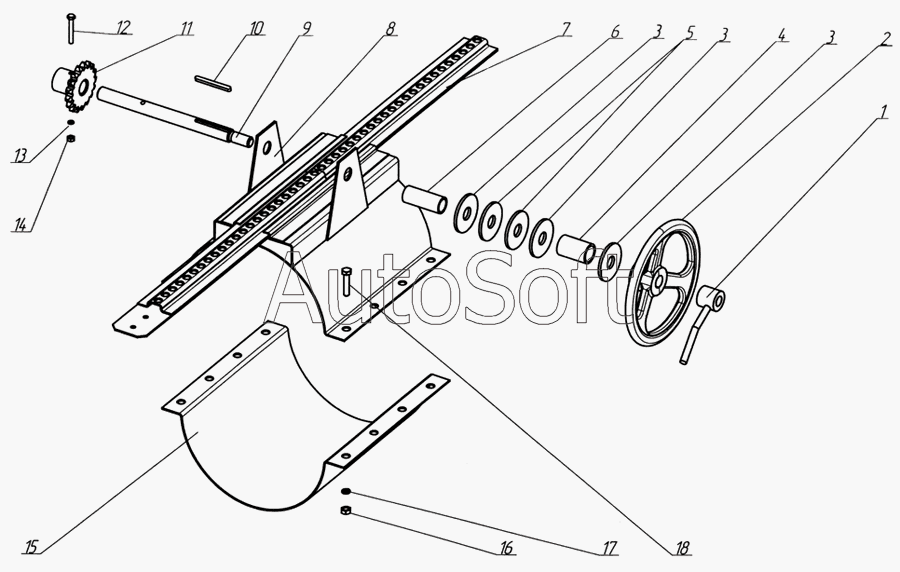

Каталог запасных частей к технике: Воронежсельмаш НПК-25 (2006). Устройство для открывания и закрывания заслонки
10
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Рычаг | |
| 2 | З***0 | Маховичок | |
| 3 | Б***4 | Шайба | |
| 4 | Н***2 | Втулка распорная. Труба 25x3,2 ГОСТ 3262-75 L=45±l .5 мм | |
| 5 | Т***6 | Накладка фрикционная D х d х s = 60x20x4 (мм) материал шифр 2141 | |
| 6 | Н***1 | Втулка распорная. Труба 20x2,8 ГОСТ 3262-75 L=58±1.5 мм | |
| 7 | Н***0 | Рейка | |
| 8 | Н***0 | Опора | |
| 9 | Н***1 | Ось | |
| 10 | 2***8 | Шпонка | |
| 11 | О***1 | Фиксатор | |
| 12 | M***0 | Болт | |
| 13 | 6***0 | Шайба | |
| 14 | М***0 | Гайка | |
| 15 | Н***2 | Полухомут | |
| 16 | М***0 | Гайка | |
| 17 | 1***0 | Шайба | |
| 18 | M***0 | Болт |
