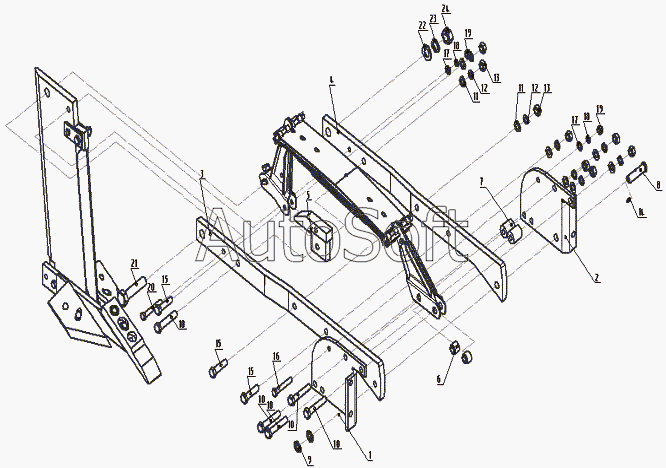

Каталог запасных частей к технике: БЭМЗ Глубокорыхлитель ГР-70 (2011). Стойка с ножами, рессорой и кронштейнами
1
2
3
4
5
6
7
8
9
10
10
10
10
11
11
11
11
12
12
12
13
13
14
15
15
15
16
17
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***1 | Кронштейн | |
| 2 | О***8 | Кронштейн | |
| 3 | О***1 | Держатель | |
| 4 | О***3 | Держатель | |
| 5 | О***3 | Держатель | |
| 6 | О***7 | Втулка | |
| 7 | О***3 | Втулка | |
| 8 | О***7 | Ось | |
| 9 | О***9 | Гайка | |
| 10 | М***9 | Болт М20-6gх110.88.35Х.019 | |
| 11 | А***9 | Шайба А20.01.08кп.019 | |
| 12 | 2***9 | Шайба 20.65Г.019 | |
| 13 | М***9 | Гайка М20-6Н.12.40Х.019 | |
| 14 | 1***р | Масленка 1.2.Ц6.хр | |
| 15 | М***9 | Болт М20-6gх80.129.40Х.019 | |
| 16 | М***9 | Болт М16-6gх100.88.35Х.019 | |
| 17 | А***9 | Шайба А16.01.08кп.019 | |
| 18 | 1***9 | Шайба 16.65Г.019 | |
| 19 | М***9 | Гайка М16-6Н.9.20.019 | |
| 20 | М***9 | Болт М16-6gх110.88.35Х.019 | |
| 21 | М***9 | Болт М30-6gх130.88.35Х.019 | |
| 22 | А***9 | Шайба А30.01.08кп.019 | |
| 23 | 3***9 | Шайба 30.65Г.019 | |
| 24 | М***9 | Гайка М30-6Н.9.20.019 |
