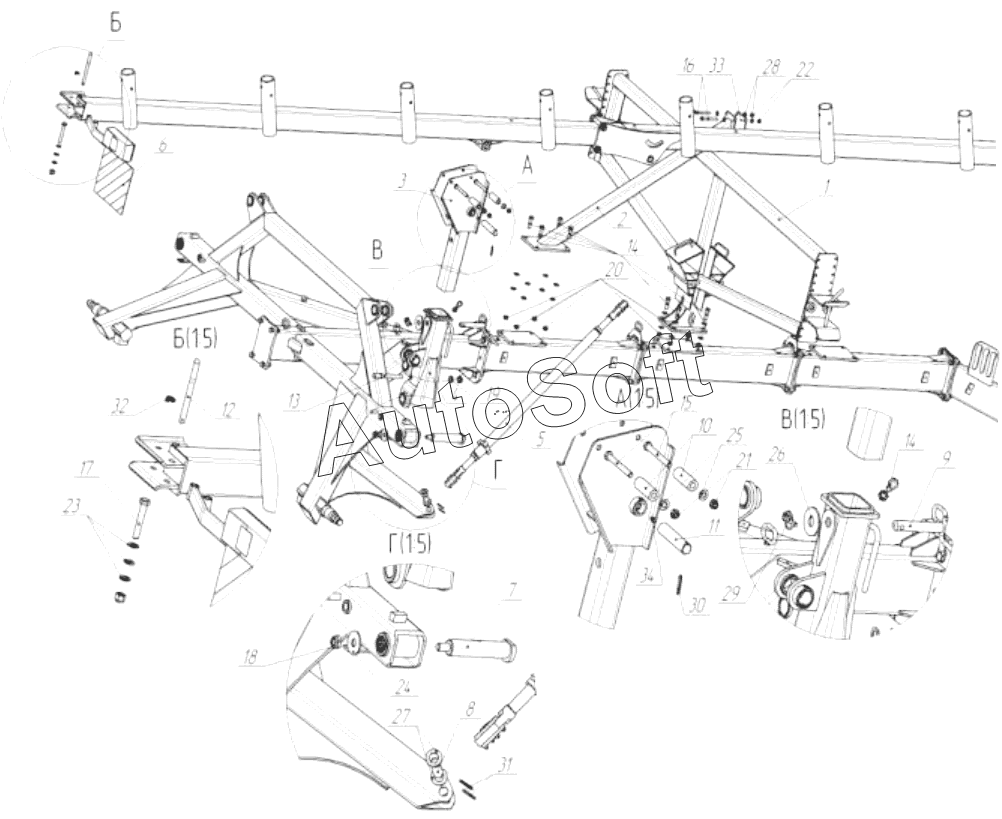

Каталог запасных частей к технике: БЭМЗ Грабли - валкователи ГВ 9,6 (2015). Рама
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***4 | Опора | |
| 2 | О***6 | Опора | |
| 3 | О***7 | Держатель | |
| 4 | О***4 | Опора | |
| 5 | О***9 | Талреп | |
| 6 | О***1 | Кронштейн | |
| 7 | О***7 | Ось | |
| 8 | О***9 | Ось | |
| 9 | О***0 | Палец | |
| 10 | О***6 | Втулка | |
| 11 | О***2 | Ось | |
| 12 | О***6 | Фиксатор | |
| 13 | О***3 | Ось | |
| 14 | Б***9 | Болт | |
| 15 | Б***9 | Болт | |
| 16 | Б***9 | Болт | |
| 17 | Б***9 | Болт | |
| 18 | Г***1 | Гайка | |
| 19 | Ш***9 | Шайба | |
| 20 | Г***1 | Гайка | |
| 21 | Г***1 | Гайка | |
| 22 | Г***1 | Гайка | |
| 23 | Ш***9 | Шайба | |
| 24 | Ш***9 | Шайба | |
| 25 | Ш***9 | Шайба | |
| 26 | Ш***9 | Шайба | |
| 27 | Ш***9 | Шайба | |
| 28 | Ш***9 | Шайба | |
| 29 | Ш***3 | Шплинт | |
| 30 | Ш***9 | Штифт | |
| 31 | Ш***9 | Штифт | |
| 32 | Ш***4 | Шплинт | |
| 33 | О***6 | Пластина | |
| 34 | М***. | Масленка |
