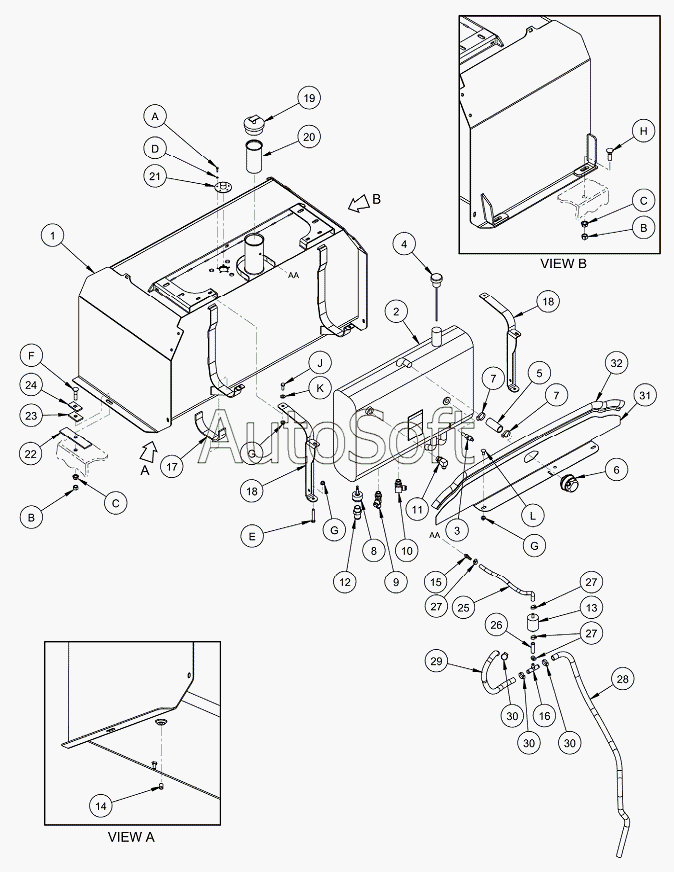

Каталог запасных частей к технике: MacDon-M100 (2008). TANKS (FUEL + HYDRAULIC)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
27
28
29
30
30
30
31
32
A
B
B
C
C
D
E
F
G
G
G
H
J
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | TANK-FUEL WELDT | |
| 10 | 2***3 | FITTING - ELBOW 90° HYD | |
| 11 | 2***1 | FITTING - ELBOW 90° HYD | |
| 12 | 1***4 | FITTING - ADAPTER 10IN HOSE 075" NPT | |
| 13 | 1***8 | FILTER-FUEL STRAINER | |
| 14 | 6***7 | PLUG - SQ HEAD PIPE | |
| 15 | 2***2 | FITTING - BARBED 1/8 NPT X 3/8 ID HOSE | |
| 16 | 1***5 | FITTING-TEE (5/8X5/8X3/8") | |
| 17 | 1***5 | PAD-RUBBER | |
| 18 | 1***6 | STRAP-HYD TANK | |
| 19 | 1***8 | CAP - FUEL TANK | |
| 2 | 1***0 | TANK-HYDRAULIC C/W DECALS (M100) | |
| 20 | 1***9 | FILTER-FUEL FILLER | |
| 21 | 1***2 | SENDER-FUEL LEVEL CW GASKET LESS MTG HDWE | |
| 22 | 1***5 | PAD-RUBBER | |
| 23 | 1***3 | PAD-RUBBER | |
| 24 | 1***4 | PLATE | |
| 25 | 1***9 | HOSE-FUEL (3/8") | |
| 26 | 1***0 | HOSE-FUEL (3/8") | |
| 27 | 3***0 | CLAMP-HOSE GEAR TYPE | |
| 28 | 1***4 | HOSE-TANK BREATHERS | |
| 29 | 2***6 | HOSE | |
| 3 | 1***4 | SWITCH - HYDRAULIC OIL TEMP | |
| 30 | 2***3 | CLAMP-GEAR TYPE | |
| 31 | 1***6 | ANGLE-AIR BAFFLE (M100) | |
| 32 | 1***7 | SEAL-AIR DAM | |
| 4 | 2***2 | GAUGE-OIL FILLER/DIPSTICK | |
| 5 | 1***7 | HOSE-VENT | |
| 6 | 2***9 | CLEANER – VENT | |
| 7 | 3***0 | CLAMP – HOSE | |
| 8 | 1***9 | VALVE – CHECK | |
| 9 | 5***9 | FITTING - TEE HYD STR THD RUN TEE CW O-RING | |
| A | 1***7 | SCREW-MACH PHILIPS PAN HD# 10 NC X 3/4 | |
| B | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| C | 2***3 | NUT - FLANGE 500-13UNC (SERR FACE) | |
| D | 1***4 | WASHER - REG LOCK #10 NOM ID ZP | |
| E | 2***2 | BOLT - HEX HD 3/8 NC X 25 TFL GR 5 ZP | |
| F | 3***7 | BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP | |
| G | 3***8 | Гайка | |
| H | 3***5 | BOLT - RHSN 1/2 NC X 175 LG GR 5 ZP | |
| J | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| K | 3***5 | WASHER - HARDENED | |
| L | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
