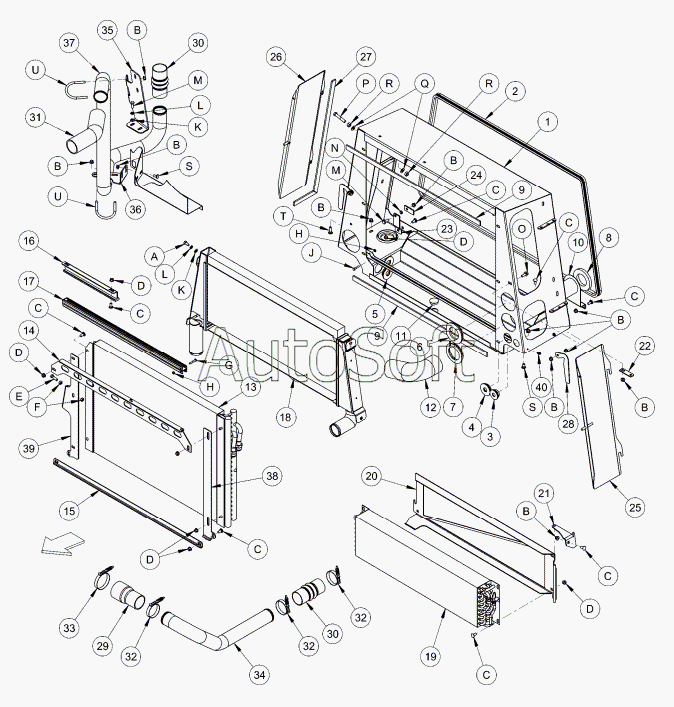

Каталог запасных частей к технике: MacDon-M100 (2008). COOLER BOX
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
32
33
34
35
36
37
38
39
40
A
B
B
B
B
B
B
B
B
B
C
C
C
C
C
C
C
C
D
D
D
D
D
E
F
G
H
H
J
K
K
L
L
M
M
N
O
P
Q
R
R
S
S
T
U
U
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | SUPPORT-COOLERS AND RAD, WELDT | |
| 10 | 1***7 | TUBE-CLEANER, WELD'T | |
| 11 | 1***3 | PLUG-HOLE | |
| 12 | 1***9 | HOSE-90° AIR INTAKE | |
| 13 | 1***9 | COOLER-OIL (2 ROW) | |
| 14 | 1***4 | SUPPORT - COOLER, WELD'T | |
| 15 | 1***4 | SUPPORT-COOLER BOTTOM | |
| 16 | 1***7 | SUPPORT - SLIDE, WELD'T | |
| 17 | 1***0 | SLIDE - WELD'T | |
| 18 | 1***1 | COOLER-CAC (M100) | |
| 19 | 1***6 | CONDENSER-AC | |
| 2 | 1***8 | SEAL – SCREEN | |
| 20 | 1***6 | SUPPORT - AC CONDENSER, WELD'T | |
| 21 | 1***9 | ANGLE – HINGE | |
| 22 | 1***1 | LUG-HINGE ADJUST | |
| 23 | 1***0 | PLATE – LATCH | |
| 24 | 4***7 | LATCH | |
| 25 | 1***8 | DOOR - COOLER ACCESS, LH WELD'T | |
| 26 | 1***5 | DOOR - COOLER ACCESS, RH WELD'T | |
| 27 | 1***1 | SEAL | |
| 28 | 1***1 | LATCH | |
| 29 | 1***8 | HOSE-CAC REDUCER (3-25") | |
| 3 | 4***5 | GROMMET | |
| 30 | 1***4 | CONNECTOR-CAC | |
| 31 | 1***6 | ELBOW-CAC (45° X 25") | |
| 32 | 1***7 | CLAMP-CONSTANT TORQUE | |
| 33 | 1***3 | CLAMP-CONSTANT TORQUE | |
| 34 | 1***0 | TUBE-CAC (M100) | |
| 35 | 1***2 | SUPPORT – TUBES | |
| 36 | 1***5 | BRACKET-CAC TUBE | |
| 37 | 1***1 | TUBE-CAC (M100) | |
| 38 | 1***1 | SUPPORT-COOLER, LH | |
| 39 | 1***2 | SUPPORT-COOLER, RH | |
| 4 | 4***8 | GROMMET | |
| 40 | 3***2 | FASTENER-BLACK NYLON CLIP | |
| 5 | 1***7 | GROMMET | |
| 6 | 1***9 | GROMMET | |
| 7 | 1***7 | GROMMET | |
| 8 | 1***2 | SEAL | |
| 9 | 1***5 | SEAL | |
| A | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG | |
| B | 3***8 | Гайка | |
| C | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| D | 2***2 | NUT - FLANGE (SERR FACE) 375-16UNC | |
| E | 2***4 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP | |
| F | 1***0 | NUT - HEX 3/8 - 16 UNC GR 5 ZP | |
| G | 2***4 | BOLT - HH 1/4 NC X 15 LG GR 5 ZP | |
| H | 1***4 | NUT-HEX LOCK DT 1/4-20 UNC ZP | |
| J | 3***2 | BOLT - HH 1/4 NC X 125 LG GR 5 ZP | |
| K | 1***8 | Шайба | |
| L | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| M | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| N | 1***4 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP | |
| O | 2***5 | BOLT - HH FLG (SERR FACE) 3/8 NC X 10 GR 5 ZP | |
| P | 2***8 | BOLT - HH 7/16 NC X 25 LG GR 5 ZP | |
| Q | 1***8 | WASHER - SAE FLAT 047 IN ID X 092 IN OD ZP | |
| R | 1***4 | NUT-HEX 7/16 - 14 UNC GR 5 ZP | |
| S | 2***2 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| T | 1***6 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP | |
| U | 4***5 | BOLT - U |
