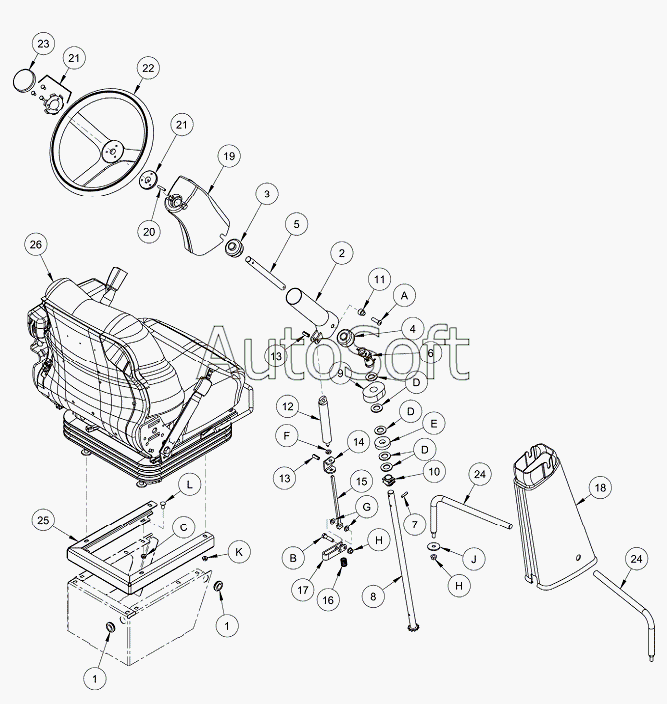

Каталог запасных частей к технике: MacDon-M100 (2008). OPERATOR’S STATION-SEAT BASE AND STEERING COLUMN
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
A
B
C
D
D
D
E
F
G
H
H
J
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | GROMMET | |
| 10 | 1***1 | BUSHING – PLASTIC | |
| 11 | 4***2 | SPACER – MACH | |
| 12 | 1***3 | SPRING – GAS | |
| 13 | 5***5 | PIN-SPRING 3/8 DIA X 10 LG | |
| 14 | 1***5 | ARM-MOUNT | |
| 15 | 1***2 | ROD-RELEASE | |
| 16 | 2***9 | SPRING – COMPRESSION | |
| 17 | 1***1 | ARM-RELEASE | |
| 18 | 1***7 | COVER | |
| 19 | 1***4 | COVER-UPPER COLUMN | |
| 2 | 1***7 | TUBE STEERING WELDT | |
| 20 | 1***6 | PIN-SPRING 1/4 DIA X 125 LG | |
| 21 | 4***2 | KIT-INSTALLATION | |
| 22 | 4***1 | WHEEL-STEERING | |
| 23 | 4***3 | HORN BUTTON (COMES WITH 42771 – ITEM 22) | |
| 24 | 1***1 | ROD WELDT | |
| 25 | 1***9 | SUPPORT-SEAT | |
| 26 | 1***9 | ASSEMBLY-SEAT, LESS RH ARMREST – See “SEAT” for service parts | |
| 3 | 4***1 | ROLLER-PLASTIC | |
| 4 | 1***8 | ROLLER | |
| 5 | 2***6 | SHAFT | |
| 6 | 4***4 | JOINT-UNIVERSAL | |
| 7 | 3***3 | PIN-SPRING 1/4 DIA X 10 LG | |
| 8 | 4***8 | SHAFT-STEERING WELDT | |
| 9 | 4***0 | INSULATOR | |
| A | 1***1 | BOLT - BUTTON HD 0375 NC X 125 LG | |
| B | 2***1 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP | |
| C | 3***0 | Гайка | |
| D | 1***1 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP | |
| E | 4***7 | WASHER - RUBBER | |
| F | 1***2 | NUT - HEX JAM M10 | |
| G | 1***1 | WASHER-SHOULDER | |
| H | 3***8 | Гайка | |
| J | 1***2 | WASHER - FLAT | |
| K | 1***7 | NUT-FLG SIDE LK SMTH FACE M8 X125 GR 88 | |
| L | 2***1 | BOLT - RHSN 5/16 NC X 075 GR 5 ZP |
