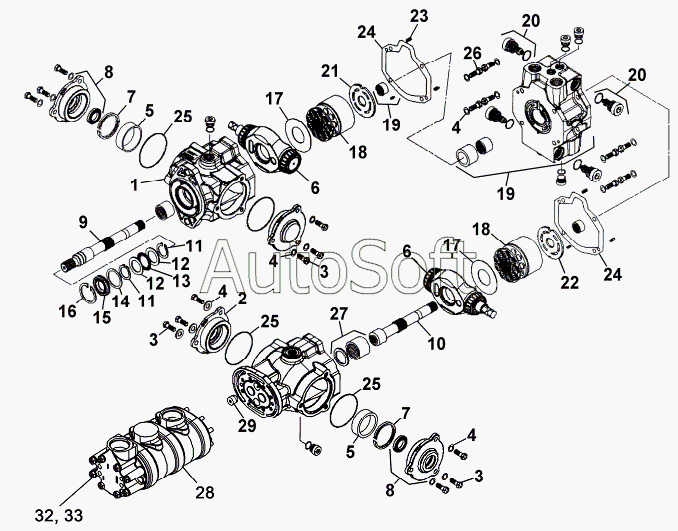

Каталог запасных частей к технике: MacDon-M100 (2008). TRACTION / GEAR PUMP
1
2
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
10
11
11
12
12
13
14
15
16
17
17
18
18
19
19
20
20
21
22
23
24
24
25
25
25
26
27
28
29
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 163966 | 1***6 | TRACTION-GEAR PUMP ASSY (M100) | |
| 30058 | 3***8 | SEAL – for cover plate | |
| 49789 | 4***9 | CAMPLATE – sub assembly | |
| 49861 | 4***1 | SEAL KIT – includes, 30058, 30144, 50217, 18900, 30138, 49802 | |
| SEAL KIT | S***T | SEAL KIT | |
| 1 | N***S | HOUSING – sub assembly | |
| 2 | 4***5 | PLATE – cover, sub assembly | |
| 3 | 4***6 | SCREW - cap | |
| 4 | 4***7 | WASHER | |
| 5 | 4***8 | CUP – bearing | |
| 6 | 4***9 | CAMPLATE – sub assembly | |
| 7 | 4***0 | RING – crush | |
| 8 | 4***1 | PLATE – cover, sub assembly with seal | |
| 9 | 4***2 | SHAFT – drive, front | |
| 10 | 4***8 | SHAFT – drive, rear | |
| 11 | 3***4 | RING – retaining | |
| 12 | 3***0 | RACE – thrust | |
| 13 | 3***1 | BEARING – thrust | |
| 14 | 4***4 | WASHER | |
| 15 | 5***7 | SEAL – shaft, viton | |
| 16 | 1***0 | RING – retaining | |
| 17 | 4***5 | INSERT – cam plate | |
| 18 | 4***6 | KIT – rotating sub assembly | |
| 19 | N***S | HOUSING – sub assembly | |
| 20 | 4***8 | VALVE – relief sub assembly | |
| 21 | 4***9 | PLATE - valve (R/H front) | |
| 22 | 4***0 | PLATE – valve (R/H rear) | |
| 23 | 4***1 | PIN – dowel | |
| 24 | 3***8 | GASKET – housing, front AND rear | |
| 25 | 4***2 | O-RING | |
| 26 | 4***6 | SCREW - cap | |
| 27 | N***S | HOUSING – sub assembly | |
| 28 | R***F | PUMP – triple gear | |
| 29 | 4***6 | PLUG | |
| 30 | N***S | HOUSING – sub assembly | |
| 31 | 4***8 | PLUG – sub assembly | |
| 32 | 1***6 | CAPSCREW, triple gear pump | |
| 33 | 4***7 | WASHER, triple gear pump |
